智慧農業蟲情測報系統 PH-T/CQIII

2021-03-18 09:23:15 艾方立科技

【遠程蟲情測報系統整體介紹】
智能遠程蟲情測報系統是我公司研制開發的一款新型蟲情測報系統。本產品生產及加工符合GB/T 24689.1-2009植物保護機械蟲情測報燈國家標準，主要是由撞擊屏、昆蟲導流屏、昆蟲收集盤，昆蟲蟲水分離系統、昆蟲紅外烘干系統、昆蟲收集處理箱、金屬鹵化物誘蟲燈，光控、雨控、時控等系統組成。
系統采用不銹鋼整體結構，利用光、電、數控技術，物聯網系統，氣象系統等多種系統，實現蟲體遠紅外自動處理、接蟲盒自動轉換、整燈自動運行等功能；在無人監管的情況下，能自動完成誘蟲、殺蟲、收集、分裝、排水等系統作業。該系統對昆蟲的發生、發展進行監測、分析和預測，為農業現代化提供服務，滿足蟲情測報、采集標本的需要。

【型號規定】
根據現場需求和功能的不同，遠程蟲情測報系統，基本可分為三種類型：

類別	市電供電型號	太陽能供電型號
蟲情測報系統（低）殺蟲燈	PH-S/CQI	PH-T/CQI
蟲情測報系統（中）	PH-S/CQII	PH-T/CQII
蟲情測報系統（高）	PH-S/CQIII	PH-T/CQIII

【功能區分】

遠程信息化蟲情測報系統
主要技術規格		PH-CQI		PH-CQII			PH-CQIII
主要技術規格		AC	DC	AC	DC		AC	DC
1.整體結構：	采用不銹鋼,符合GB/T4237	√	√	√	√		√	√
2.能源配置：	交流電系統：AC 220V，50HZ；配送10米電線；預留太陽能系統接口	√	○	√	○		√	○

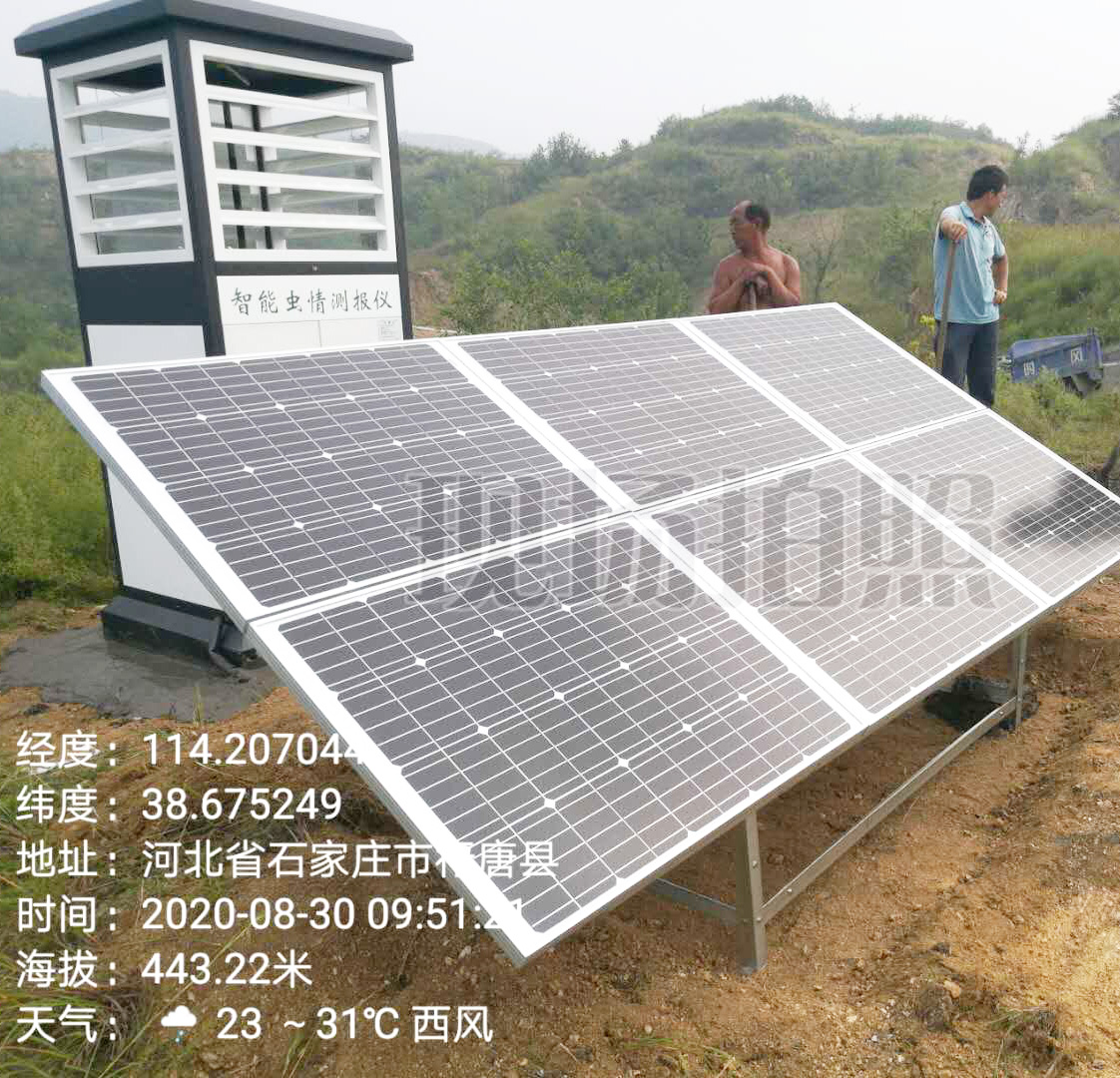

2.能源配置：	太陽能系統：蓄電池：400AH；太陽能電池板：600W；預留交流電接口	○	√	○	√		○	√
3.控制模式：	光控，雨控	√	√	√	√		√	√
	時控，分段時控	○	○	√	√		√	√
	遠程控制，可編程自動控制	○	○	√	√		√	√
4.液晶顯示屏：	10英寸彩色液晶觸摸平板電腦，搭載Android系統操作簡單，可通平板電腦對產品進行控制模式設定、功能測試	○	○	√	√		√	√
5.自動落蟲機構：	害蟲通過特殊的落蟲機構，進入烘烤系統后	√	√	√	√		√	√
5.自動落蟲機構：	傳送到拍照平臺上	○	○	√	√		√	√
6.蟲水分離機構：	具有自動排水的蟲水分離機構，能有效將雨蟲分離，箱體內不留明顯積水	√	√	√	√		√	√
7.害蟲自動烘干功能：	采用紅外技術，定時自動對害蟲進行烘干，確保蟲體干燥不腐爛，有兩個接蟲倉，同時烘烤	√	√	√	√		√	√
8.烘干溫度控制：	配有溫度自動調節器，工作15分鐘后達到85±5℃，烘干時間長度可以自行設置	√	√	√	√		√	√
9.烘干殺蟲效率：	紅外殺蟲率>98%，蟲體完整率>95%	√	√	√	√		√	√
10.拍照平臺：	拍照平臺為傳送帶結構，具有將害蟲傳送到接蟲倉的功能，并具有自動清潔功能，自動清潔傳送帶上的殘余蟲尸骸，確保拍照背景清晰	○	○	√	√		√	√
11.自動圖像采集功能：	通過工業相機，1200W像素，定時采集害蟲照片，上傳到軟件平臺	○	○	√	√		○	○
11.自動圖像采集功能：	通過工業相機，2000W像素，定時采集害蟲照片，上傳到軟件平臺	○	○	○	○		√	√
12.物聯網軟件平臺：	測報端將害蟲照片等信息，通過4G無線網絡傳輸到客戶端(手機或電腦)，用戶通過手機或電腦查看害蟲照片、進行害蟲分類識別、生成蟲量趨勢圖等信息	○	○	√	√		√	√
12.物聯網軟件平臺：	系統自動識別靶標害蟲和進行計數	○	○	○	○		√	√
13.兼容性：	具有物聯網鏈接端口，可搭載氣象、土壤等監測設備，并通過軟件平臺呈現監測數據	○	○	√	√		√	√
14.具有自動轉倉功能：	設有8個接蟲倉，周一到周日分天存放；可以實現自動轉倉和手動轉倉	√	√	√		√	√	√
15.自動控制功能：	晚上自動開燈，白天自動關燈(或根據時控）	√	√	√		√	√	√
16.時段控制:	可根據靶標害蟲生活習性規律，設定多個工作時間段	√	√	√		√	√	√
17.重啟功能	具備遠程重啟復位功能；	○	○	√		√	√	√
18.遠程調試功能	具備遠程調試功能，能提供遠距離技術支持服務；	○	○	√		√	√	√
19.防雷裝置：	有相應避雷裝置；能夠有效防止感應雷擊	√	√	√		√	√	√
20.具有斷電記憶功能：	斷電后可將斷電前的工作做完再開始新的工作	√	√	√		√	√	√
21.功耗/壽命：	測報燈功率：≤225W；待機功率≤5W；設計壽命不少于5年	√	√	√		√	√	√
22.誘蟲光源：	18W黑光燈管（主波長為365nm）	√	√	√		√	√	√
23.撞擊屏：	四塊撞擊屏互成90度角，單屏尺寸：長608mm±2mm、寬330±2mm、厚度不小于5mm	√	√	√		√	√	√
24.燈管啟動時間：	≤5s	√	√	√		√	√	√
25.絕緣電阻：	≥2.5MΩ	√	√	√		√	√	√
備注：AC表示交流電系統；DC表示直流電太陽能系統；“√”表示含此項參數；“○”表示無此項技術參數

【整體功能參數】
（1）PH-T/CQI型具體參數
蟲情測報燈PH-T/CQI型是由（撞擊屏、昆蟲導流屏、昆蟲收集盤，昆蟲蟲水分離系統、昆蟲紅外烘干系統、昆蟲收集處理箱、金屬鹵化物誘蟲燈，光控、雨控、時控系統）等核心部件構成。可有效監測遷飛性害蟲（草地貪夜蛾、稻縱卷葉螟、稻飛虱、草地螟、小地老虎等）田間種群動態，且監測峰次更多，誘集數量更大，對遷入、過境、遷出蟲群具有較強的誘捕作用。
1.整體結構采用不銹鋼,符合GB/T4237；
2.能源配置：交流供電，AC220V，50HZ；太陽能供電:400AH,600W
3.控制模式：光控，雨控；
4.自動落蟲機構：害蟲通過特殊的落蟲機構，進入烘烤系統；
5.蟲水分離機構：具有自動排水的蟲水分離機構，能有效將雨蟲分離，箱體內不留明顯積水。
6.害蟲自動烘干功能：采用烘烤技術，定時自動對害蟲進行烘干，確保蟲體干燥不腐爛，有兩個接蟲倉，同時烘烤；
7.烘干溫度控制：配有溫度自動調節器，工作15分鐘后達到85±5℃
8.烘干殺蟲效率：烘烤殺蟲率>98%，蟲體完整率>95%。
9.具有自動轉倉功能：設有8個接蟲倉，周一到周日分天存放；可以實現自動轉倉和手動轉倉。
10.自動控制功能：晚上自動開燈，白天自動關燈(或根據時控控制）；
11.防雷裝置：有避雷針和接地裝置，能夠有效防止雷擊。
12.具有斷電記憶功能，斷電恢復之后可將斷電前的工作做完再開始新的工作。
功耗：測報燈功率：≤225W；待機功率≤5W。設計壽命不少于5年
13.誘蟲光源：20W黑光燈管（主波長為365nm）
14.四塊撞擊屏互成90度角，單屏尺寸：長608mm±2mm、寬330±2mm、厚度不小于5mm
15.燈管啟動時間：≤5s。
16.絕緣電阻：≥2.5MΩ

（2）PH-T/CQII型具體參數
蟲情測報燈PH-T/CQII型是由（撞擊屏、昆蟲導流屏、昆蟲收集盤，昆蟲蟲水分離系統、昆蟲紅外烘干系統、昆蟲收集處理箱、金屬鹵化物誘蟲燈，光控、雨控、時控系統）等核心部件構成。可有效監測遷飛性害蟲（草地貪夜蛾、稻縱卷葉螟、稻飛虱、草地螟、小地老虎等）田間種群動態，且監測峰次更多，誘集數量更大，對遷入、過境、遷出蟲群具有較強的誘捕作用。
1.整體結構采用不銹鋼,符合GB/T4237；
2.能源配置：交流供電，AC220V，50HZ；太陽能供電:200AH,400W
3.控制模式：光控，雨控，時控，分段時控，遠程控制，可編程自動控制；
4.液晶顯示屏：10英寸彩色液晶觸摸平板電腦，搭載Android系統操作簡單，可通平板電腦對產品進行控制模式設定、功能測試；
5.自動落蟲機構：害蟲通過特殊的落蟲機構，進入烘烤系統后，傳送到拍照平臺上；
6.蟲水分離機構：具有自動排水的蟲水分離機構，能有效將雨蟲分離，箱體內不留明顯積水。
7.害蟲自動烘干功能：采用紅外技術，定時自動對害蟲進行烘干，確保蟲體干燥不腐爛，有兩個接蟲倉，同時烘烤；
8.烘干溫度控制：配有溫度自動調節器，工作15分鐘后達到85±5℃，烘干時間長度可以自行設置。
9.烘干殺蟲效率：紅外殺蟲率>98%，蟲體完整率>95%。
10.拍照平臺：拍照平臺為傳送帶結構，具有將害蟲傳送到接蟲倉的功能，并具有自動清潔功能，自動清潔傳送帶上的殘余蟲尸骸，確保拍照背景清晰；
11.自動圖像采集功能：通過工業相機，1200W像素，定時采集害蟲照片，上傳到軟件平臺；
12.搭載物聯網軟件平臺：測報端將害蟲照片等信息，通過無線網絡傳輸到客戶端(手機或電腦)，用戶通過手機或電腦查看害蟲照片；
13.兼容性：具有物聯網鏈接端口，可搭載氣象、土壤等監測設備，并通過軟件平臺呈現監測數據；
14.具有自動轉倉功能：設有8個接蟲倉，周一到周日分天存放；可以實現自動轉倉和手動轉倉。
15.自動控制功能：晚上自動開燈，白天自動關燈(或根據時控控制）；。
16.時段控制: 可根據靶標害蟲生活習性規律，設定多個工作時間段。
17.具有斷電記憶功能，斷電恢復之后可將斷電前的工作做完再開始新的工作。
18.具備遠程無線重啟功能，可通過PC端發送相應的命令進行遠程重啟；
19.遠程調試功能：具備遠程調試功能，能提供遠距離技術支持服務；
20.功耗：測報燈功率：≤225W；待機功率≤5W。設計壽命不少于5年
21.誘蟲光源：20W黑光燈管（主波長為365nm）
22.四塊撞擊屏互成90度角，單屏尺寸：長608mm±2mm、寬330±2mm、厚度不小于5mm
23.燈管啟動時間：≤5s。
24.絕緣電阻：≥2.5MΩ
（3）PH-T/CQII型具體參數
蟲情測報燈PH-T/CQIII型是由（撞擊屏、昆蟲導流屏、昆蟲收集盤，昆蟲蟲水分離系統、昆蟲紅外烘干系統、昆蟲收集處理箱、金屬鹵化物誘蟲燈，光控、雨控、時控系統）等核心部件構成。可有效監測遷飛性害蟲（草地貪夜蛾、稻縱卷葉螟、稻飛虱、草地螟、小地老虎等）田間種群動態，且監測峰次更多，誘集數量更大，對遷入、過境、遷出蟲群具有較強的誘捕作用。
1.整體結構采用不銹鋼,符合GB/T4237；
2.能源配置：交流供電，AC220V，50HZ；太陽能供電:200AH,400W
3.控制模式：光控，雨控，時控，分段時控，遠程控制，可編程自動控制；
4.液晶顯示屏：10英寸彩色液晶觸摸平板電腦，搭載Android系統操作簡單，可通平板電腦對產品進行控制模式設定、功能測試；
5.自動落蟲機構：害蟲通過特殊的落蟲機構，進入烘烤系統后，傳送到拍照平臺上；
6.蟲水分離機構：具有自動排水的蟲水分離機構，能有效將雨蟲分離，箱體內不留明顯積水。
7.害蟲自動烘干功能：采用紅外技術，定時自動對害蟲進行烘干，確保蟲體干燥不腐爛，有兩個接蟲倉，同時烘烤；
8.烘干溫度控制：配有溫度自動調節器，工作15分鐘后達到85±5℃，烘干時間長度可以自行設置。
9.烘干殺蟲效率：紅外殺蟲率>98%，蟲體完整率>95%。
10.拍照平臺：拍照平臺為傳送帶結構，具有將害蟲傳送到接蟲倉的功能，并具有自動清潔功能，自動清潔傳送帶上的殘余蟲尸骸，確保拍照背景清晰；
11.自動圖像采集功能：通過工業相機，1200W（可選2000W）像素，定時采集害蟲照片，上傳到軟件平臺；
12.搭載物聯網軟件平臺：測報端將害蟲照片等信息，通過無線網絡傳輸到客戶端(手機或電腦)，用戶通過手機或電腦查看害蟲照片、進行害蟲分類識別和計數等信息；
13.兼容性：具有物聯網鏈接端口，可搭載氣象、土壤等監測設備，并通過軟件平臺呈現監測數據；
14.具有自動轉倉功能：設有8個接蟲倉，周一到周日分天存放；可以實現自動轉倉和手動轉倉。
15.自動控制功能：晚上自動開燈，白天自動關燈(或根據時控控制）；。
16.時段控制: 可根據靶標害蟲生活習性規律，設定多個工作時間段。
17.具有斷電記憶功能，斷電恢復之后可將斷電前的工作做完再開始新的工作。
18.具備遠程無線重啟功能，可通過PC端發送相應的命令進行遠程重啟；
19.遠程調試功能：具備遠程調試功能，能提供遠距離技術支持服務；
20.功耗：測報燈功率：≤225W；待機功率≤5W。設計壽命不少于5年
21.誘蟲光源：20W黑光燈管（主波長為365nm）
22.四塊撞擊屏互成90度角，單屏尺寸：長608mm±2mm、寬330±2mm、厚度不小于5mm
23.燈管啟動時間：≤5s。
24.絕緣電阻：≥2.5MΩ

【特色功能建議】
1、在蟲情上可以增加相應的驅鳥的功能，就是增加一個驅鳥的設備，在設置里面可以設置，設定相應的時間段，定時的震動和聲音報警；
2、在蟲情設備上可以增加語音播報的特色功能，可以進行相應的語音播報，如：“進入光控模式”、“進入時控模式”、“打開排水倉”、“關閉排水倉”、“打開上蟲倉”、“關閉上蟲倉”等等，就是把相應工作模式的變化通過語音實時播報出來，給操作人員最直觀的體驗；
3、增加遠程重啟復位蟲情測報燈的功能，在設備正常工作中，萬一出現什么地方卡住，可進行遠程重啟復位蟲情測報燈，此功能可做為一個特色功能，在控標上也許是個亮點；（此功能已經實現）
4、支持遠程調試功能：具備遠程調試功能，能提供遠距離技術支持服務；（此功能已經實現）
5、系統顯示界面能準確顯示故障碼，方便用戶及相應人員進行故障判斷（此功能已經實現）
