車載式環境監測系統設備產品方案

2023-06-07 08:28:18 admin

車載式環境監測系統產品方案

1.產品背景

社會經濟的發展使得環境污染問題加重，環境管理工作愈發艱難，政府部門為了積極應對環境問題，切實解決全民關注焦點，印發《關于加強環境監管執法的通知》，對執法能力提升、加強監管、信息公開等進行了細致的規范與要求。面對國家與社會對環境管理要求的提升，環保部門加強了環境監察的建設，以信息化手段為基礎，利用多種高科技技術對環境質量進行監管，將環境監察管理業務規范化、精細化。
走航監測車是污染治理管控的重要手段之一，通過安裝在移動車上的監測設備對環境空氣取樣、監測，在車輛行駛過程中，對指定區域、無法安裝固定設備區域、有監測漏洞區域進行實時監測，智能繪制走航情況路線圖，并實時上傳。監測數據的不斷獲取、上傳，可以幫助管理者快速鎖定污染異常位置，結合數據庫數據對比，對問題區域、問題企業高效定位，實現邊監測、邊執法、邊取證的目的，并可以查清污染源頭、成因以及運動軌跡。對污染趨勢的分析更準確，掌握區域污染情況，對重點污染源專項治理。
走航監測車在這場環境防治攻堅戰中充當著偵察兵的角色，通過搭載先進的車載式大氣采樣系統、揮發性有機物分析儀等設備，幫助執法人員了解區域污染物分布情況，實現“科學、快速、準確”的監管需求。

2.產品介紹

2.1.產品概述

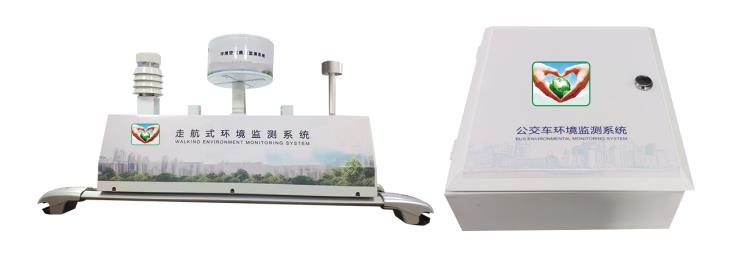

走航式環境監測系統，是我司結合不同的監測場景所衍生出來的產品，是移動監測、流動監測等場景的首選監測利器。同時也是固定監測點位無法覆蓋到區域的有效補充。
目前應用廣泛、效果最佳的公交車、出租車、執法車作為走航式環境監測，對范圍內的污染物進行移動式動態監測。隨著公交車及出租車在城市區域內的移動監測，既能了解區域內污染情況，又能對范圍內污染進行監控，實現區域范圍內宏觀到微觀的全面監控。同時，利用先進的大數據和云平臺技術，結合專業的大氣污染模型，將采集的數據按照大氣環境質量變化的規律和趨勢進行科學預測，對造成環境污染的主要污染源進行準確溯源，為從源頭上治污提供科學依據。
在此基礎上，科學、合理的制定不同區域、不同類型區域、街道減排指標，并結合氣象條件的變化，對治霾方案進行動態調整，在治污的同時兼顧經濟的發展，實現環境保護和經濟發展并駕齊驅，提高方案的可操作性，最終達到通過本方案可以實現大氣污染防治的精準監測及精確管控。

2.2.產品參數

揚塵監測系統
1	檢測原理:激光散射法;TSP量程:0-50mg/m³;PM2.5:0-1mg/m;PM10量程:0-2mg/m³；
2	最低檢測濃度：0.001mg/m³；數據采集周期：60S/次
3	傳感器切頭：采用電子切割；修正：具備溫度、濕度修正功能;校準：具備數據校準功能
4	故障診斷：設備異常自動重啟;
5	采樣流量偏差：≤±5%設定流量/24小時；
6	工作溫度：-20℃-70℃
7	認證：第三方機構出具的監測或校準證書、制造計量型批準認證（CPA）和中國環境保護產品認證（CCEP）。
空氣質量監測系統
1	一氧化碳（CO）：0-3000ppb
2	二氧化硫（SO2）：0-4000ppb
3	二氧化氮（NO2）：0-3000ppb
4	臭氧（O3）：0-1500ppb；Voc：0-40ppm
5	VOC：0-40ppm
噪聲監測系統
1	測量范圍：35-130dB；頻率范圍：20-12.5khz
2	最大誤差：0.5dB；本底噪聲：小于25dB
3	采樣率：10Hz；線性工作范圍：不小于100dB
4	校準：具備校準功能
氣象參數及GPS定位監測系統
1	溫度：測量范圍：-40-70℃；精度：±0.2℃
2	濕度：測量范圍：0-100%；精度：±3%
3	實時定位并反饋，同時能隨時調出某個時間段內車輛行駛的軌跡和對應采集的空氣質量數據
VOC監測系統
1	檢測原理：高精度PID光離子
2	量程：0-10、100、1000、10000ppm、100%LEL、100%Vol,其他量程可定制
3	分辨率：0.01ppm（0-100ppm）；0.1ppm（0-1000ppm）；1ppm（大于1000ppm）；0.01%LEL、0.01%Vol
4	檢測方式：擴散式，泵吸式；檢測誤差：≤±3%（F.S）；響應時間：T90≤30S
視頻監測/供電系統
1	H.265高清低碼流一體化防水球機；200萬高清攝像機；紅外夜間補光，紅外距離30米
2	360°全方位旋轉，遠程控制攝像機的視角、仰俯角和焦距調整等
3	工作電源：AC220V交流電、車載點煙器12V

2.3.產品特點

l 外形小巧，在不改變出租車頂燈構造上進行安裝，能同時測量空氣中PM2.5、PM10、TSP和CO、SO2、NO2、O3等參數，廣泛應用于出租車上。
l 傳感器通過了計量器具型式批準證書（CPA）,具有預處理系統、濕度修正算法功能，保證數據不受外界環境影響、數據更加準確。
l 高精度、高靈敏度、高分辨率、高穩定性，帶數據處理算法，抗干擾能力強，自帶溫度補償算法，交叉干擾系數及濕度修正算法。
l 內定GPS定位模塊，實時上傳車輛位置，繪制數據軌跡。
l 內置4G無線通訊模塊，監測數值實時上傳，軌跡沿途路線排放濃度實時顯示。
l 采用濾膜氣嘴，有效防止氣路堵塞造成的數據偏差。
l 提供遠程調控，專業精準的零點標定，保障儀器的精度。
l 數據自動刷新，內定GPS定位模塊，實時上傳車輛位置，繪制數據軌跡。
l 具有斷網續傳、超標報警等功能，實現環境數據的自動采集、存儲、處理和分析。

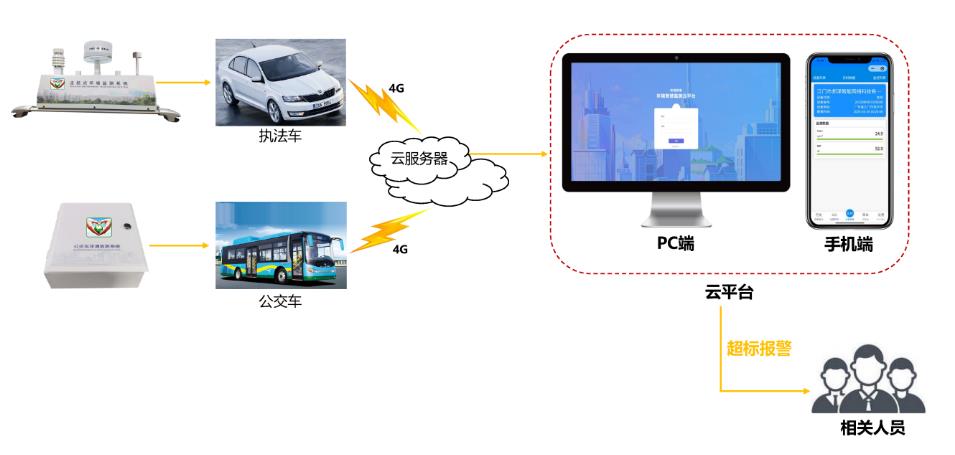

3.功能拓撲

4.平臺簡述

走航環境監測云平臺（以下簡稱云平臺），通過現場設備對街道數據進行實時監測，并將監測數據在軟件系統進行質控、分析以及應用。數據詳情可進行多元化展示，智能分析比對，生成分析報表；結合大數據分析模型，由點及面，網格化全面覆蓋，實現污染溯源，趨勢預測，同時，具備數據監管大屏，直觀呈現數據變化動態，充分滿足監管單位的監測需求。

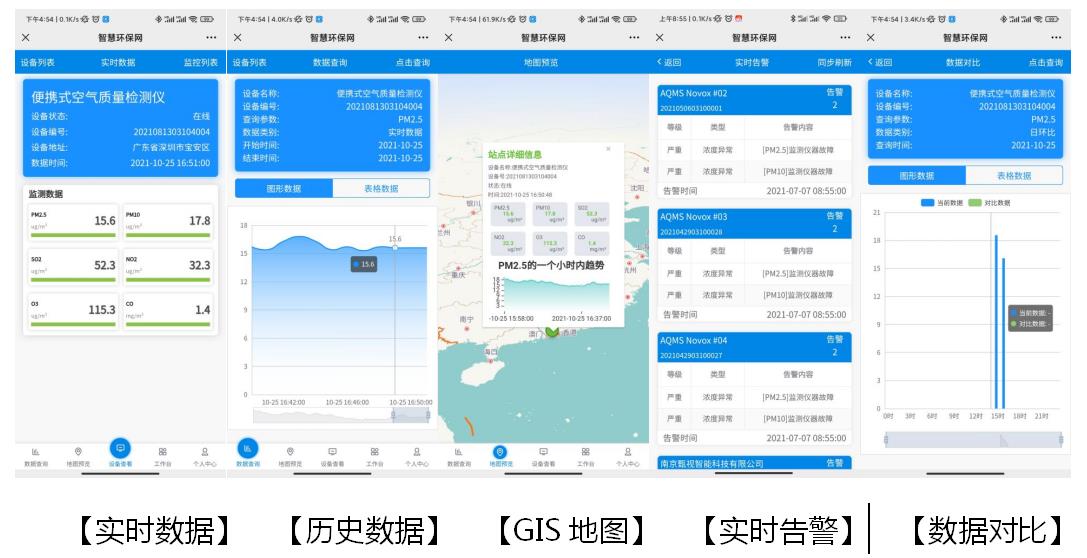

平臺配備有PC端、手機端（安卓APP，微信公眾號、小程序），客戶可通過我們平臺開放的API接口主動獲取數據，同時也支持對接第三方平臺。

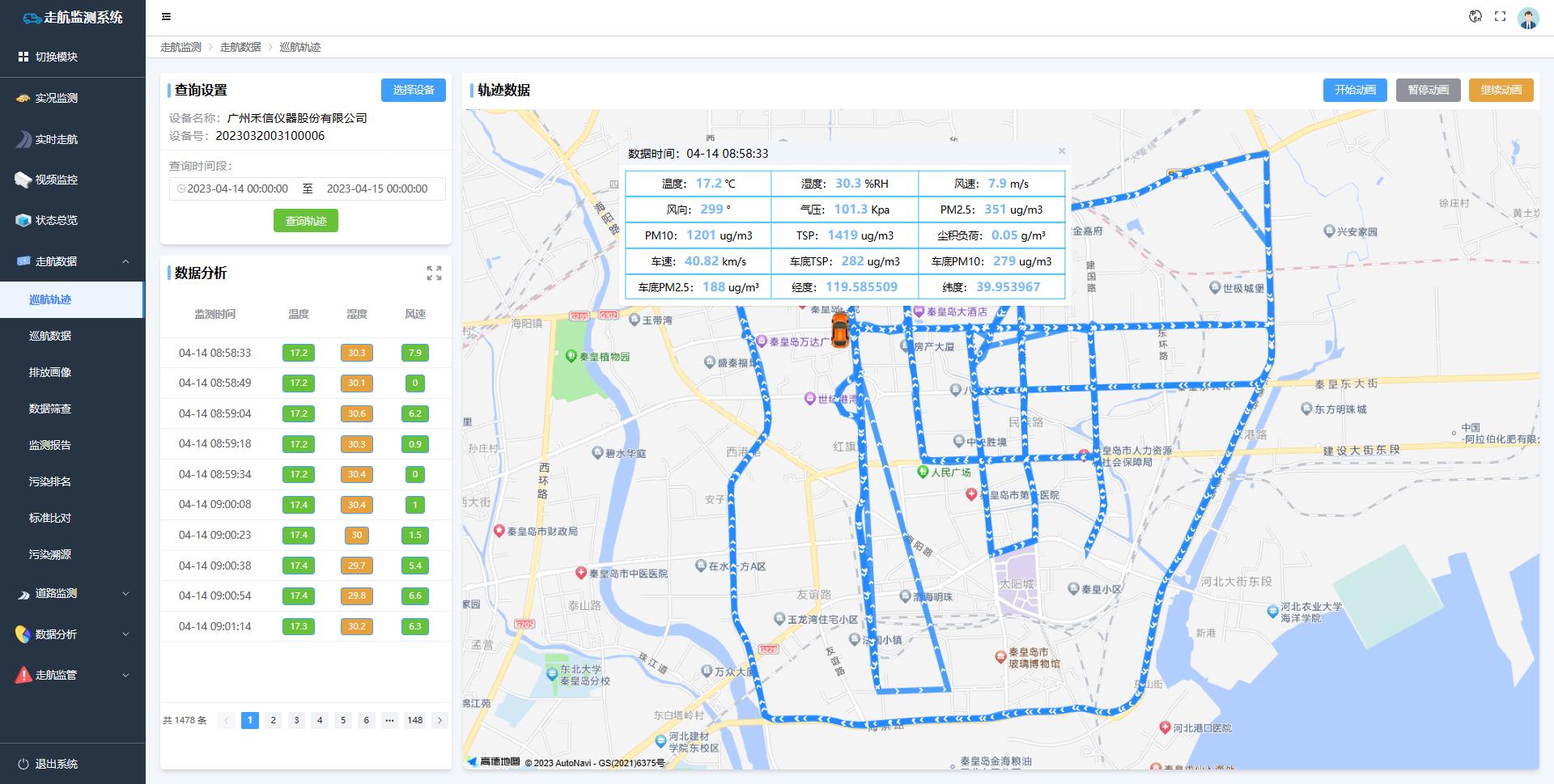

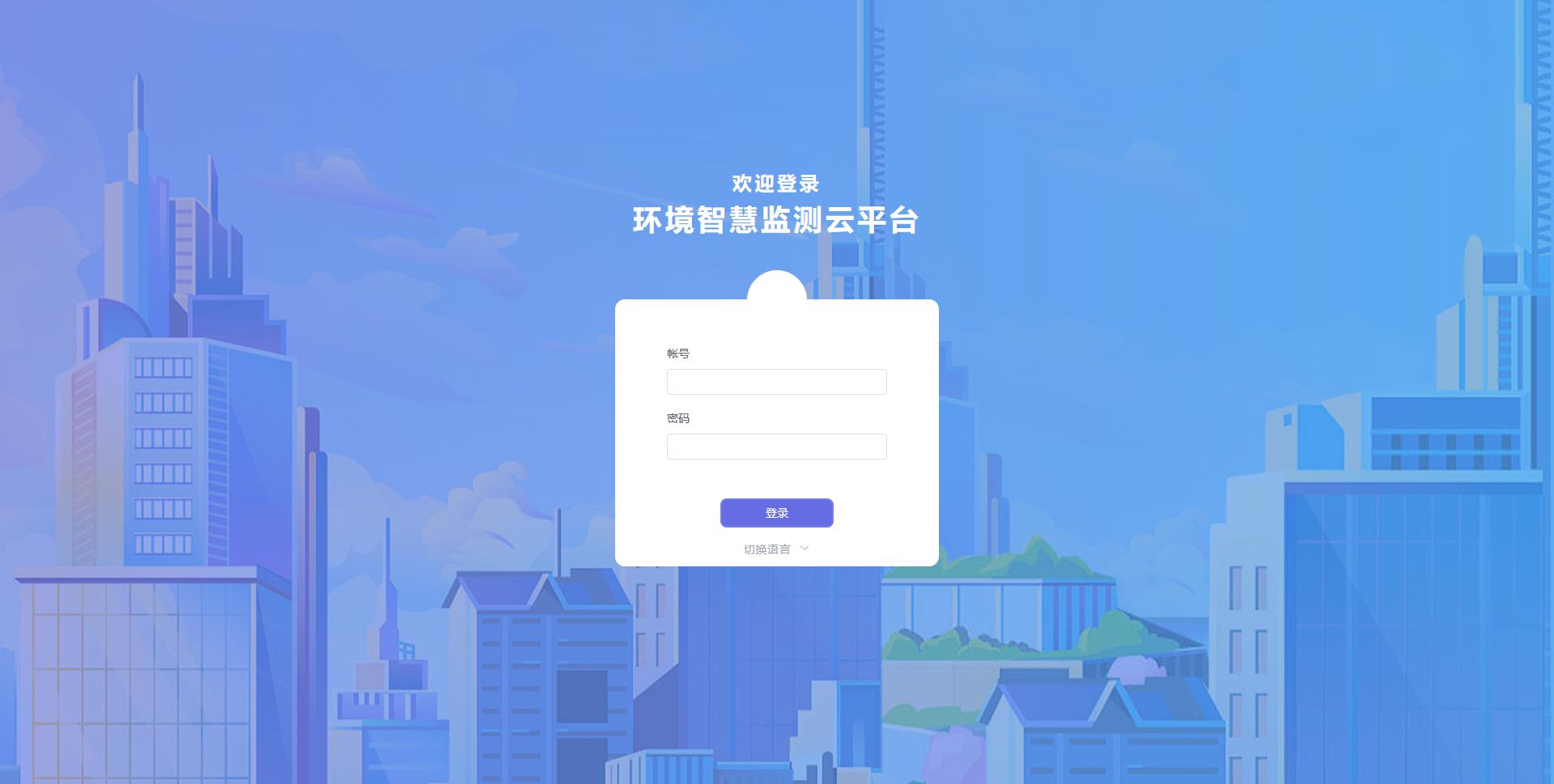

用戶登錄賬號后，可在線查看監測設備實時在線狀態，實時數據、歷史數據、數據曲線分析圖。具備實時監測、實時走航、視頻監控、狀態總覽、巡航軌跡、排放影像、數據篩查、監測報告、污染排名、污染溯源、積塵路況、道路報警、積塵報告、狀態監控、比對分析等功能。
