產品概述
AIFLI-G2422 粉塵濃度檢測儀提供了目前世界先進的交流耦合技術。通過感應、監測塵埃粒子流經探針周圍所產生的電荷感應，來確認塵埃粒子在線排放量（mg/sec）或排放濃度(mg/m3 ）；從而實現粉塵濃度實時在線監控。

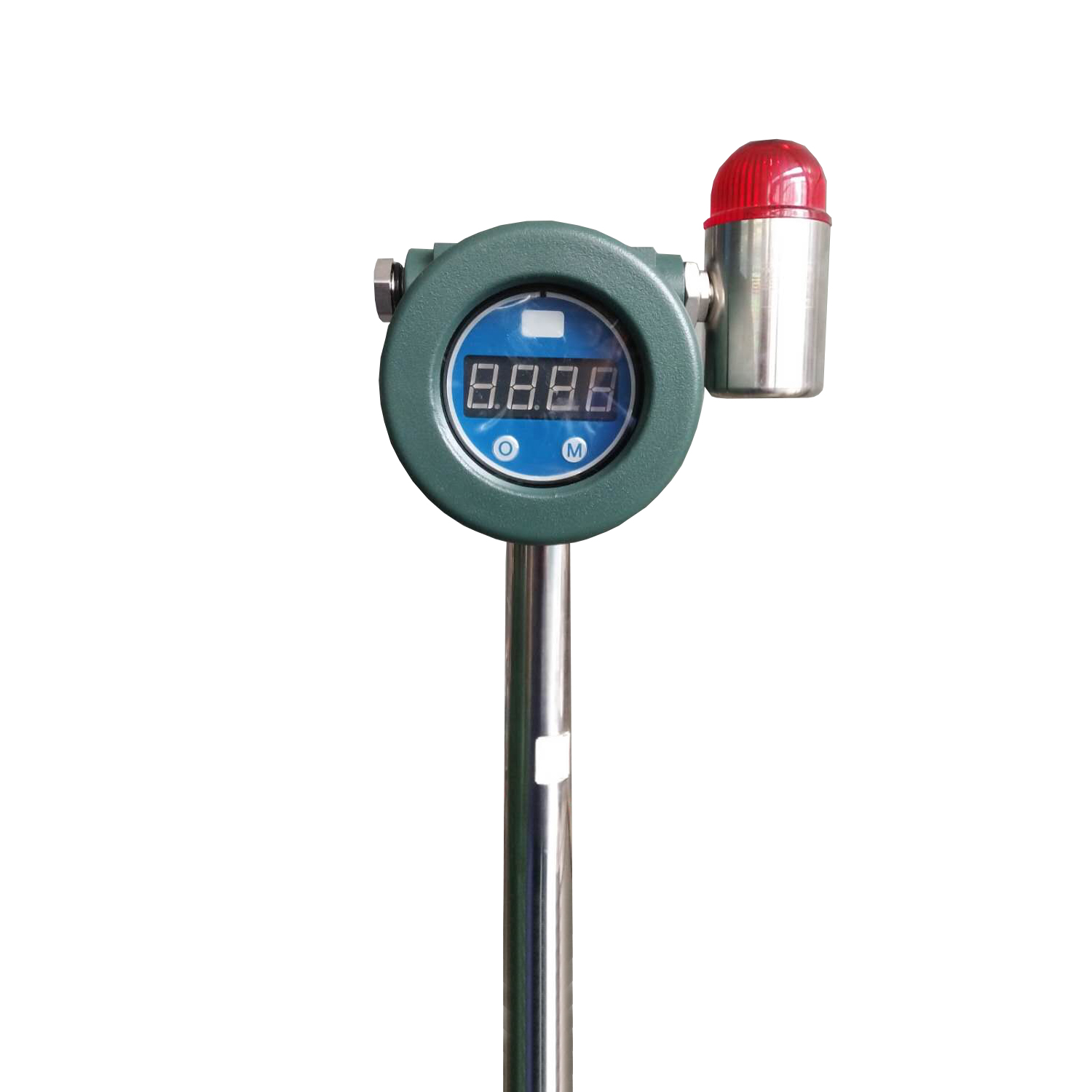

AIFLI-G2422 粉塵濃度檢測儀為一體式設計，集粉塵傳感器、變送器、及數字顯示屏為一體；操作簡單，安裝方便。實時在線對粉塵狀況進行監測，確保設備的正常運行、規避粉塵帶來的危害。
AIFLI-G2422型 粉塵濃度檢測儀廣泛應用于電力、冶金、水泥、制藥、化工、食品制造等行業。
工作原理
AIFLI-G2422粉塵濃度檢測儀采用準確可靠的交流靜電測量技術。當粉塵粒子經過傳感器時，粉塵粒子所攜帶的微弱電荷被傳感器采集并傳送至處理器，處理器把信號處理結果轉換成與粉塵含量成線性關系的輸出值。
特性優點
1、產品采用先進的電荷感應技術，對粉塵的探測靈敏度高
2、產品實時在線連續檢測，數據精準
3、測量介質范圍寬泛，可測量常見介質的粉塵粒子
4、產品輸出方式：4-20mA 模擬量輸出
產品標準二線制 4-20mA 電流輸出，抗干擾能力強，易于遠距離信號傳輸；對信號傳輸導線無特殊要求，輸出電流與粉塵濃度成線性關系，方便后續的 PLC 數據處理。
5、產品特殊結構設計：
（1）免維護免清理。
（2）接線盒內置一體化變送器輸出的4-20mA電流與粉塵感應探針之間電氣隔離。
應用場合：

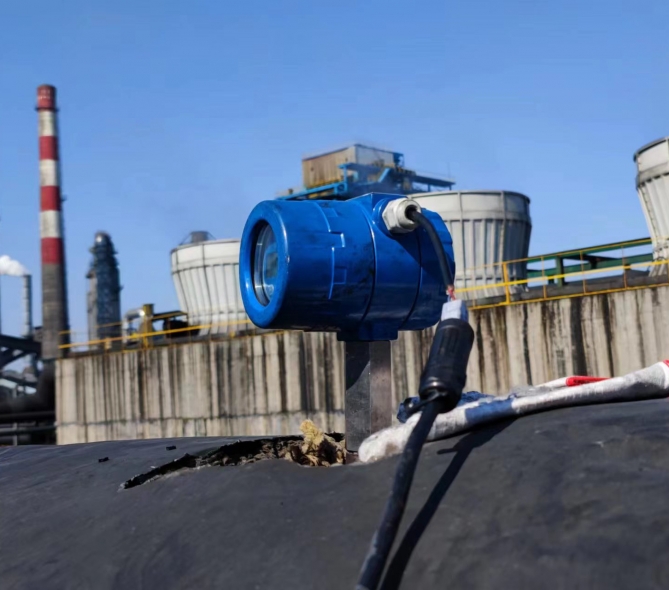

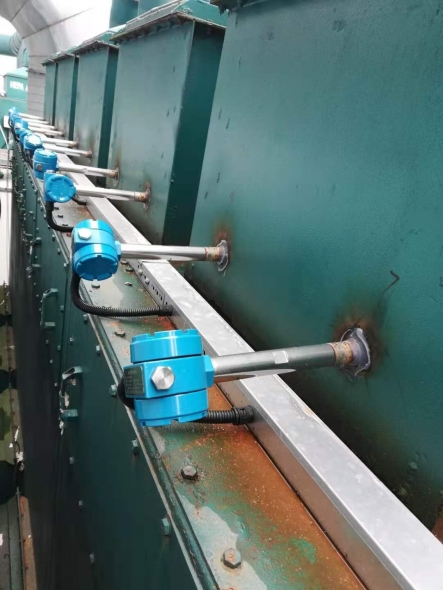

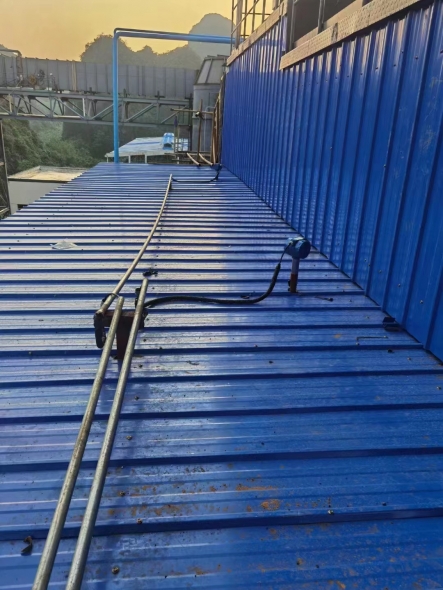

1.TRT 發電、煤氣化裝置
2.粉狀材料回收
3.固定污染源的粉塵排放檢測
4.各種燃料鍋爐的煙塵排放濃度監測
5.過程粉塵輸送總量監測
應用行業:
粉塵濃度檢測儀廣泛應用于各種工業用途；
包括：煉鋼、發電、石油、化工、煙草行業、醫藥、建材加工、紙漿和造紙、采煤和采礦、輪胎行業、水泥制造、焚燒爐和包裝等行業。
儀器組成及圖解

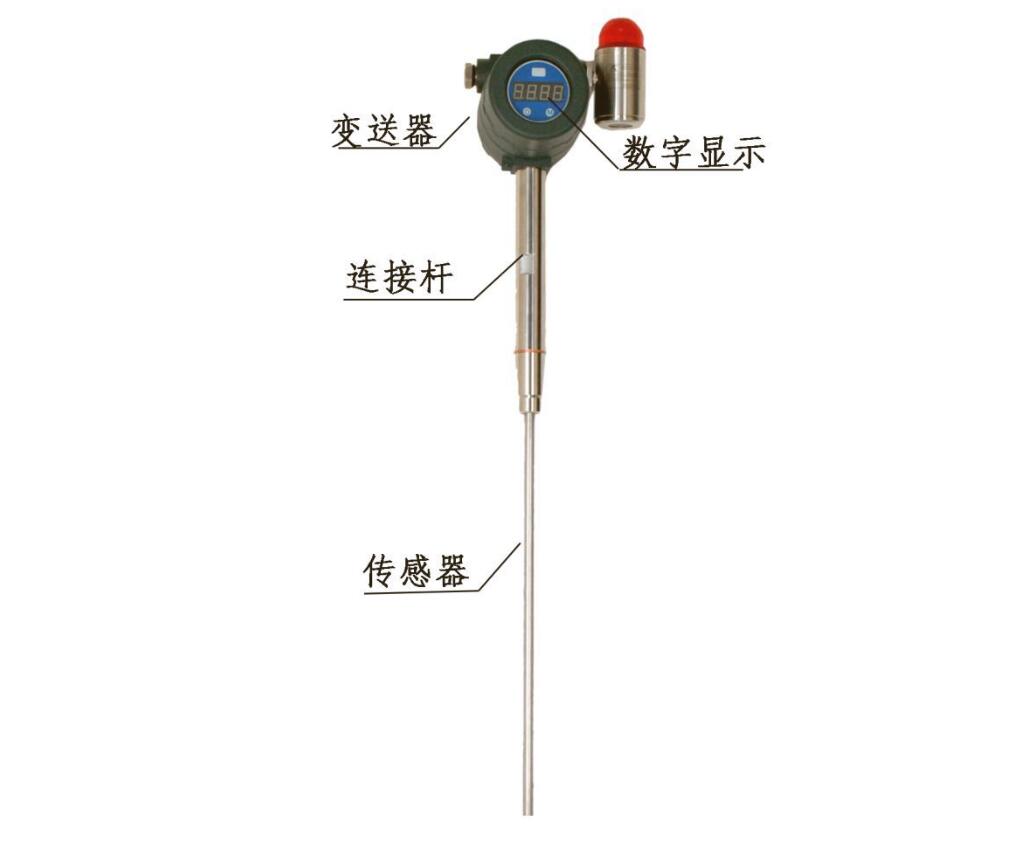

儀器為一體式設計，包括粉塵傳感器、連接桿、變動器部分、數字顯示
儀器具體安裝操作及工作流程
儀器的安裝

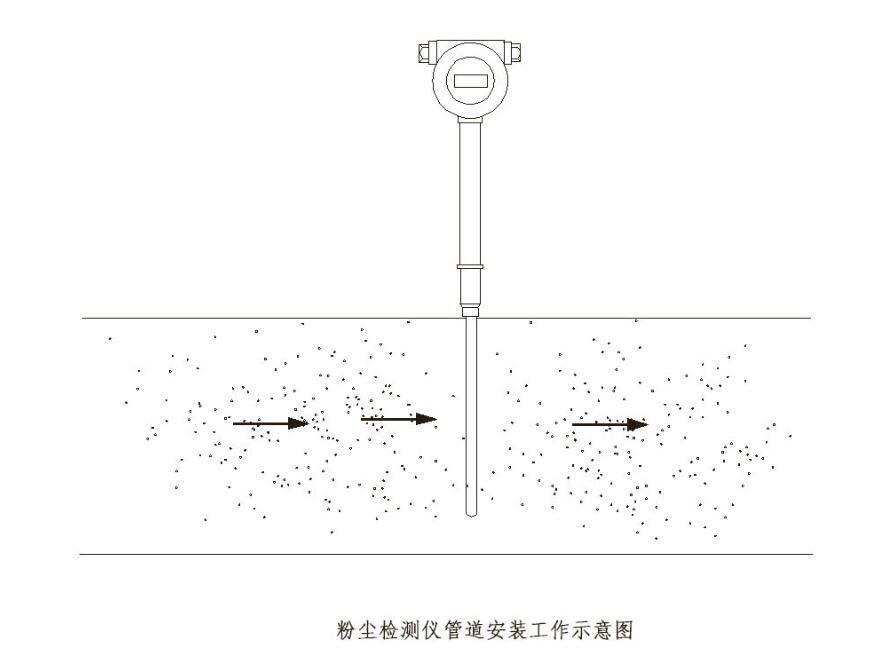

安裝位置
傳感器最好裝在距閥門、彎頭 5 倍以上管徑處，在水平管道安裝時，不得裝在底部。
注意：對多個箱體并聯運行的煤氣除塵系統，應在被測除塵箱體的出口處進入凈煤氣總管前的管道上開孔,將固定傳感器的底座接口端垂直焊接在直管段較長的水平管道頂部。
儀器組成及圖解
安裝方式：
1、在管道上開孔（開孔尺寸為φ28mm）
2、將在儀器上的安裝底座擰下

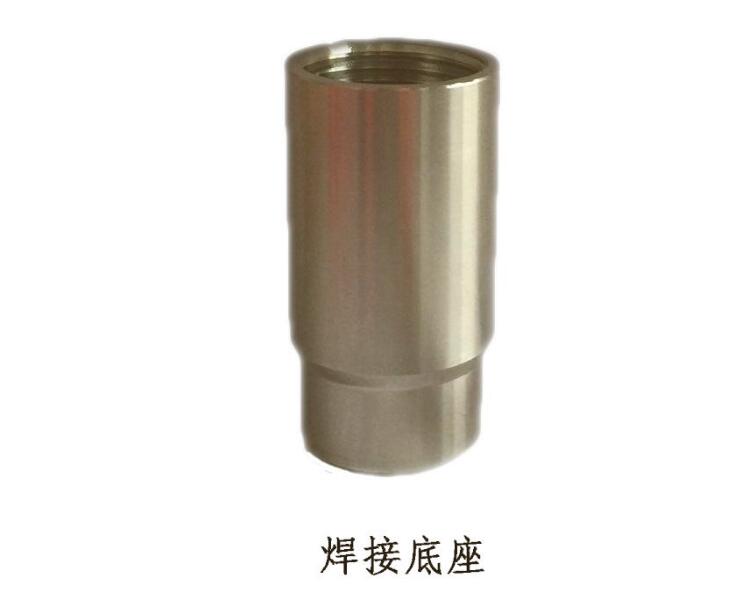

3、將固定傳感器的底座接口端垂直焊接在直管段較長的水平管道頂部，
注意 ：
1、底座底端與管道內壁持平或突出管道內壁。底座由儀表廠家配套供應。
2、傳感器與插座之間加紫銅墊，以絲扣連接并擰緊，防止管內有毒氣體泄漏
二、 儀器操作流程
（一）、在儀器安裝在管道后，將電纜信號線連接接線端子
儀器接線：

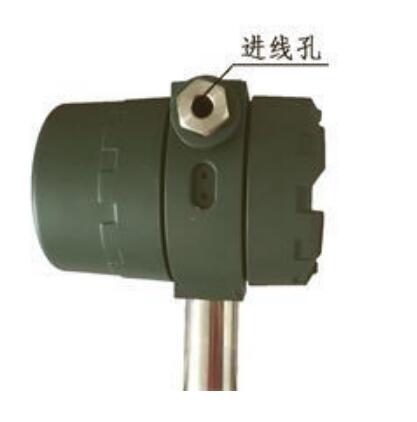

傳感器接線盒為防雨式，信號電纜通過接線盒上的穿線孔，直接接到盒內的 接線端子，然后壓緊密封膠圈。
注意 ：外引電纜應就近固定，以防風雨中來回擺動，造成傳輸導線的機械損傷。
步驟：
1、信號電纜穿進接線盒上的穿線孔
2、接到盒內的接線端子，然后壓緊密封膠圈。
注意： 端子為分體結構，請從電路板上拔下，然后進行接線
儀器采用二線制，輸出 4-20mA 信號， 與其他信號處理系統連接，方便信號的后續處理
【技術參數】
操作環境溫度： -20℃～60℃ （電子部件）
操作環境濕度： 不結露 90%
操作環境振動： 最高連續震蕩量，任何方向、任何頻率：均方根值 2g (20m/s2)
操作環境電磁場： 在50 赫茲時最高值=60A/m (相等于一個1 米×1 米正方形電磁線圈內有50AT 的磁場)
操作環境保護： 保護等級：IP66/NEMA4 鋁合金殼體，適合非腐蝕性環境內安裝，不銹鋼探針
管道氣體壓力： -0.1 – 2MPa
管道氣體流速： 1m/s～50m/s
管道氣體溫度 ：≤ 260 ℃ 400℃ 800℃
探針結構： 200、400、800、1000mm
塵埃顆粒大小范圍： 標稱0.1μM～400 μM， 在標稱范圍外仍然能夠接收但信號特性有點不同。
零點漂移 (時間) ：每年低于量程的 1% 。
零點漂移 (溫度) ：在指定的溫度范圍內，低于量程的 1%。
滿量程漂移 (時間) ：每年低于量程的 1%
使用壽命：3-5年
檢測精度：滿量程的5%-10%
線路穩定性 ：系統所有部件均選用高穩定性電子組裝件。
噪音抵抗性 所有50 或60 赫茲音頻和諧波均在信號被接收之前全部濾掉
測量范圍： 0-50、100、200、500、1000mg/M3
變送器輸出方式： 二線制4 – 20mA 繼電器輸出（可選）聲光報警（可選）
變送器電源： 15V – 32VDC
