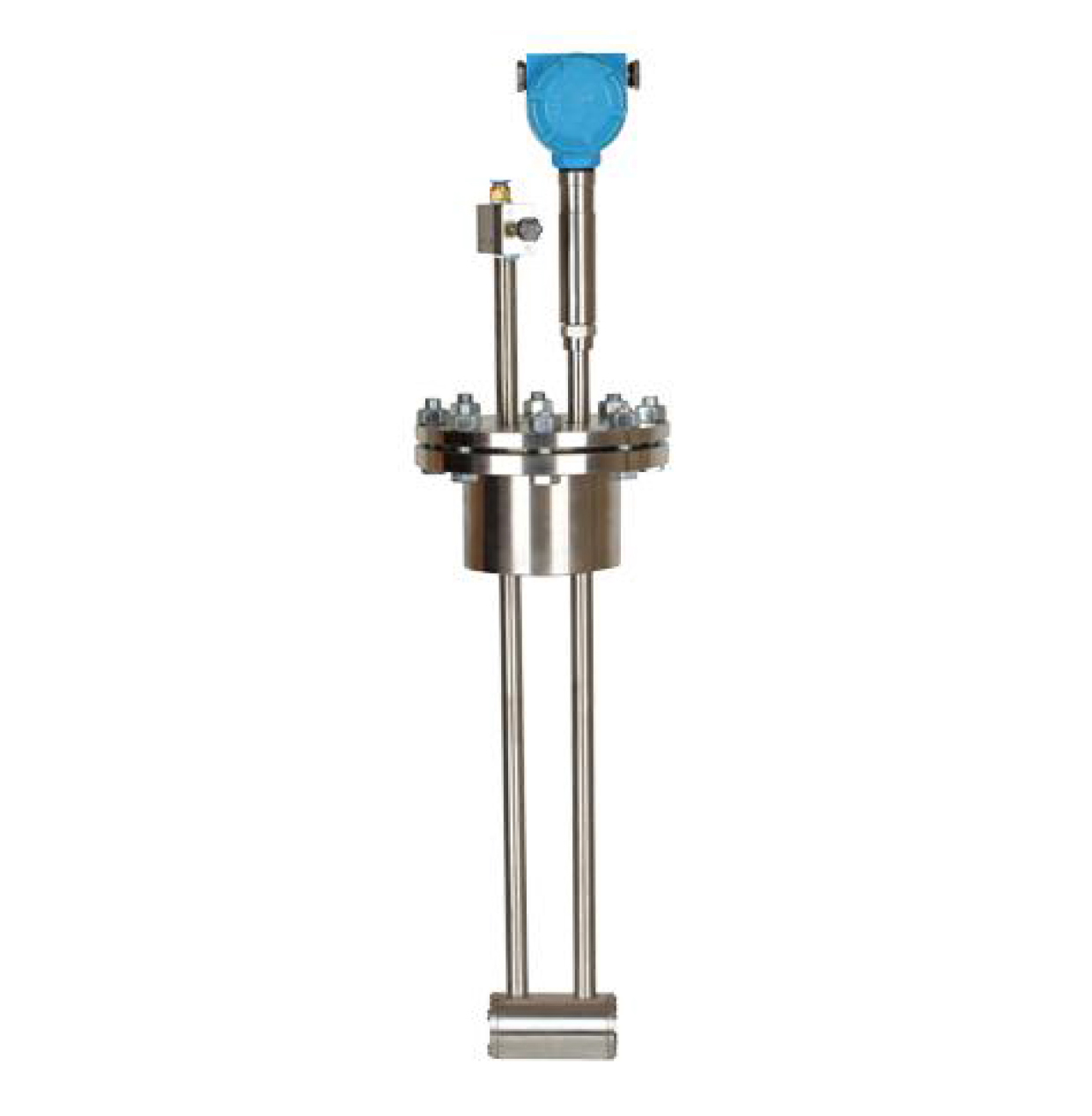

產品概述
（吹掃型）粉塵濃度檢測儀采用準確可靠的交流靜電測量技術，可實現實時在線監測粉塵濃度。
儀器采用一體式設計，集粉塵濃度傳感器、變送器一體，操作簡單，安裝方便。儀器為吹掃型設計，防止粉塵沾染傳感器，確保粉塵濃度測量的準確性。
（吹掃型）粉塵濃度檢測儀可應用于脫硫脫硝、濕法除塵、干法除塵設備的管道、煙道等。應用行業廣泛：電力、冶金、水泥、制藥、化工、食品制造等行業。
（吹掃型）粉塵濃度檢測儀采用準確可靠的交流靜電測量技術，可實現實時在線監測粉塵濃度。
儀器采用一體式設計，集粉塵濃度傳感器、變送器一體，操作簡單，安裝方便。儀器為吹掃型設計，防止粉塵沾染傳感器，確保粉塵濃度測量的準確性。
（吹掃型）粉塵濃度檢測儀可應用于脫硫脫硝、濕法除塵、干法除塵設備的管道、煙道等。應用行業廣泛：電力、冶金、水泥、制藥、化工、食品制造等行業。
工作原理
（吹掃型）粉塵濃度檢測儀采用準確可靠的交流靜電測量技術。當管道內含有粉塵粒子 的氣流經過一個固定的傳感器時，粉塵粒子在運動中所產生的微弱電流被傳感器采集并傳送至變送器。經變送器過濾、放大，并處理成為一個與粉塵含量成線性關系的標準輸出值。產品優點：
1. 產品采用先進的電荷感應技術，對粉塵的探測靈敏度高，產品實時在線連續檢測，數據精準2. 特小量程、特大量程均可定制。
3. 測量介質范圍寬泛，可測量常見介質的粉塵，可廣泛應用于各個行業
4. 性能穩定，可應用于各類設備管道、煙道
5. 儀器吹掃型設計，防止粉塵沾染，確保傳感器的精確測量
產品特性：
1. （吹掃型）粉塵濃度檢測儀由傳感器單元、變送器單元組成的一體化結構。2. 專用傳感器為無電子電路，無源被動型。靈敏度高，不受震動影響，無粉塵沾染， 可靠性高，壽命長。
3. 變送器輸出的電流信號與傳感器單元電氣隔離，實現輸出電流信號的無干擾傳輸。
4. 二線制（4-20mA）電流信號生輸出，抗干擾能力強，易于遠距離傳輸，對傳輸導線無特殊要求。輸出電流與粉塵濃度成線性關系，方便后續的 PLC 數據處理。
5. 模塊化設計，可單獨更換傳感器單元、變送器單元。
6. 長壽命，全金屬外殼、連接件。
應用場合：
1. TRT 發電、煤氣化裝置2. 粉狀材料回收
3. 固定污染源的粉塵排放檢測
4. 各種燃料鍋爐的煙塵排放濃度監測
5. 過程粉塵輸送總量監測
應用行業:
（吹掃型）粉塵濃度檢測儀廣泛應用于各種工業用途；包括：煉鋼、發電、石油、化工、煙草行業、醫藥、建材加工、紙漿和造紙、采煤和采礦、輪胎行業、水泥制造、焚燒爐和包裝等行業。
儀器安裝及工作流程圖
儀器的安裝安裝位置
傳感器最好裝在距閥門、彎頭 5 倍以上管徑處，在水平管道安裝時，不得裝在底部。注意：對多個箱體并聯運行的煤氣除塵系統，應在被測除塵箱體的出口處進入凈煤氣總管前的管道上開孔,將固定傳感器的底座接口端垂直焊接在直管段較長的水平管道頂部。
安裝方式：

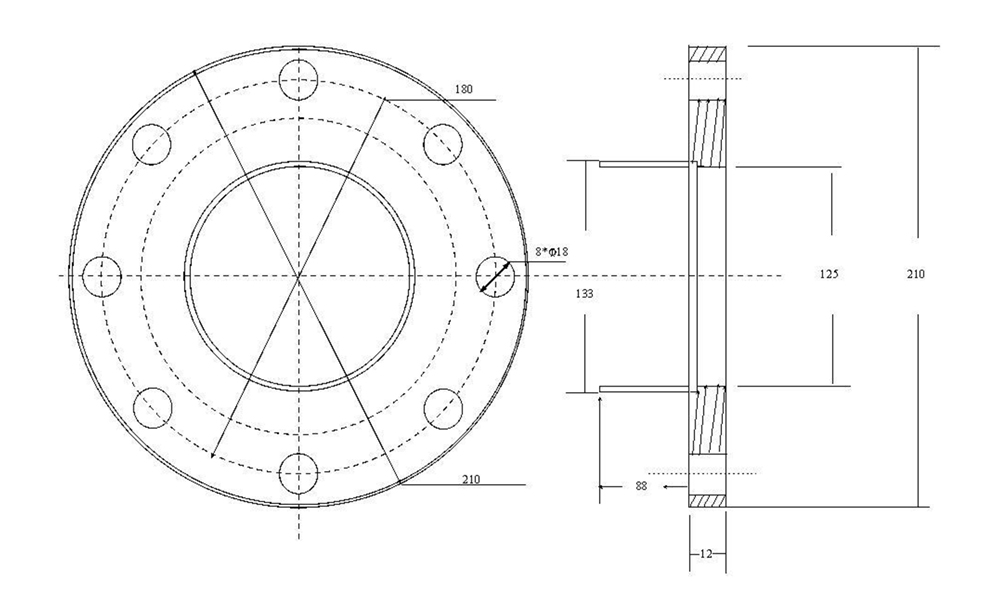

1、在管道上開孔（開孔尺寸見法蘭圖紙）2、將法蘭底座焊接在管道上
3、將固定傳感器的底座接口端垂直焊接在直管段較長的水平管道頂部
注意：底座底端與管道內壁持平或突出管道內壁。底座由儀表廠家配套供應。
儀器操作流程
（一）將配套控制箱接 220V 電源（二）在儀器安裝在管道后，電纜信號線將控制箱與儀器接線端子連接儀器接線：
傳感器接線盒為防雨式，信號電纜通過接線盒上的穿線孔，直接接到盒內的接線端子，然后壓緊密封膠圈。
注意：外引電纜應就近固定，以防風雨中來回擺動，造成傳輸導線的機械損傷。步驟：

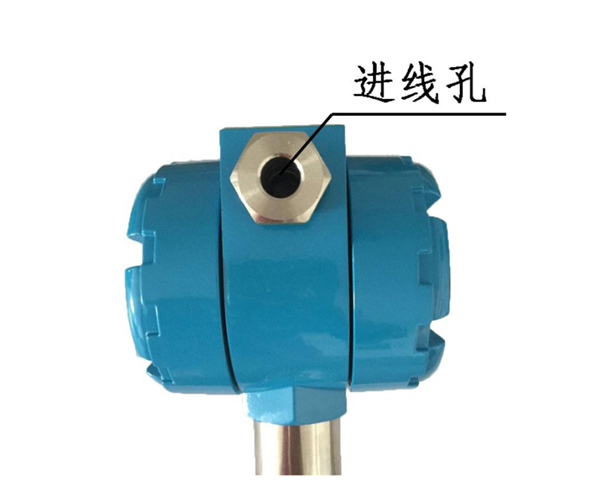

1、信號電纜穿進接線盒上的穿線孔

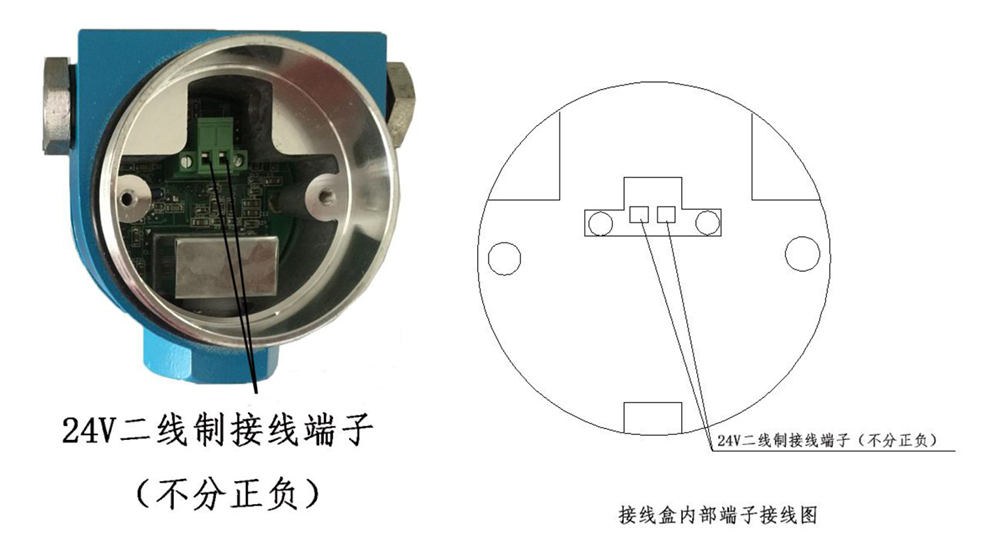

2、接到盒內的接線端子，然后壓緊密封膠圈。
注意：端子為分體結構，請從電路板上拔下，然后進行接線
3、儀器工作需要氣源，要求壓力 4-7kg 。
將輸送氣體的 PU 軟管，連接氣源與粉塵儀進氣口。（進氣口為 10mm 快速接頭 )
注意：端子為分體結構，請從電路板上拔下，然后進行接線
3、儀器工作需要氣源，要求壓力 4-7kg 。
將輸送氣體的 PU 軟管，連接氣源與粉塵儀進氣口。（進氣口為 10mm 快速接頭 )

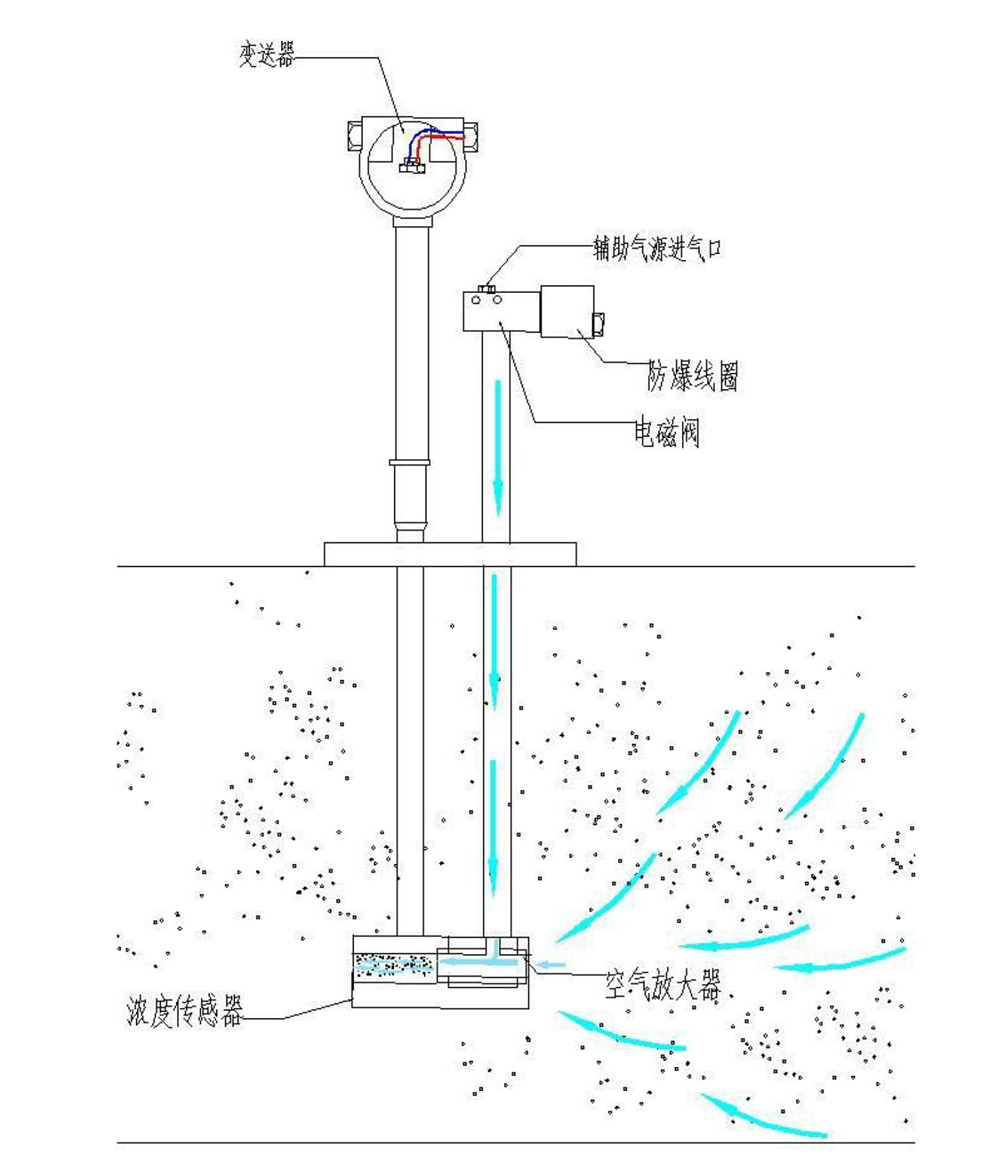

工作示意圖

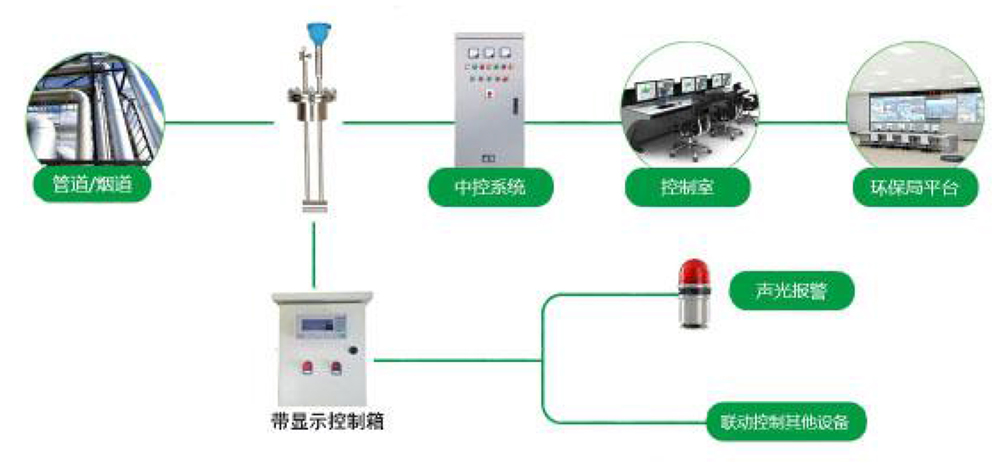

儀器工作流程圖
技術參數
| 管道氣體壓力 | -0.1Mpa～1 Mpa |
| 輔助氣源壓力 | 0.1MPa～0.5MPa |
| 管道氣體溫度 | -50℃～260℃ (其它溫度可定制) |
| 管道外徑 | 250mm～ 3000mm |
| 傳感器結構 | MT16 稀土非晶合金 |
| 粉塵粒徑 | 0.3um～1000um |
| 粉體材料 | 包括：石墨，二氧化錳，灰塵，煤粉，煙塵，生石灰等各種顆粒物 |
| 操作環境電磁場 | 在 50 赫茲時最高值=60A/m |
| 操作環境濕度 | 不結露 90％ |
| 操作環境溫度 | -40℃～85℃（電子部件） |
| 操作環境振動 | 最高連續震蕩量，任何方向、任何頻率：均方根值 2g(20m/s2) |
| 操作環境保護 | 保護等級：IP66/NEMA4 鋁合金殼體 |
| 變送器電源 | 24V(15V～32V 范圍內可用) |
| 變送器輸出 | 4 ～ 20mA 隔離輸出 |
| 響應時間 | 1S(輔助氣源連續工作），15S(輔助氣源脈沖工作） |
| 功耗 | 最大 3W |
| 精度等級 | 滿量程的 5％ |
| 測量范圍 | 0-20mg/0-50mg/100mg/200mg/1000mg/30g/100g/m³ 量程范圍可定制 |
| 零點漂移 | 低于 1％ |
| 滿量程漂移 | 低于 1％ |
| 輔助氣源 | 空氣、氮氣 |
| 輔助氣體消耗 | 5m3(連續方式），0.2m3(脈沖方式） |
控制箱參數
| 工作條件 |
電源 | 220V |
| 環境溫度 | -25℃~ 85℃ | |
| 環境濕度 | <90％ | |
| 工作噪聲 | <60dB | |
| 防護等級 | IP66 | |
| 輸入 | 模擬量 | DC4-20mA |
| 輸出顯示 | RS485 | |
| 繼電器觸點 | 220VAC3A | |
| 報警輸出 | 聲光報警 | |
| 實時顯示粉塵濃度 | ||
