手提便攜箱式水質檢測/監測儀產品方案

2023-06-01 16:17:23 admin

手提便攜箱式水質檢測/監測儀產品方案

1.產品背景

據統計，目前全國有共70%的江河水系受到污染，40%基本喪失了使用功能，流經城市的河流95%以上受到嚴重污染，3億農民喝不到干凈水。自從1978年改革開放以來，我國大力發展經濟，尤其是重工業，因而對海洋、河流和地下水造成很大的污染。隨著工業廢水和生活廢水的隨意排放，使得水中氨磷鉀含量急劇升高，這直接導致許多湖泊海洋藻類爆發，嚴重影響了生態穩定。
每年夏季來臨，藍色的海洋變成綠色的海洋，令人心痛不已。這種大面積的污染，不僅影響到生態環境，更與我們的日常生活息息相關，嚴重影響到海濱城市居民的正常的生產生活，尤其是在生活用水方面。
水環境作為自然界輻射面范圍最廣、影響力最強的系統，在整個地球環境中占據極其重要的位置。我國雖然是一個水資源豐富的國家，但是隨著近些年來水資源的污染，水質問題已經非常突出，因此加強水質監測工作顯得尤為重要。

2.產品介紹

2.1.產品概述

便攜式水質監測儀可同時檢測溶解氧、pH、電導率、濁度、COD、氨氮、ORP等，具有操作方便、體積小巧等特點。采用手提箱設計，可方便攜帶至不同的地方檢測。自帶鋰電池，開機就可以使用，方便使用者戶外水樣測定操作，測定過程簡捷、測定結果準確、節約測定成本。設備搭載觸摸屏顯示實時數值，主控機通過RS485（Modbus/R-TU協議）總線采集和處理各數字傳感器測量得到的數據，并將數據無線傳送到平臺，云端，同時根據用戶需求可以在手機APP等多平臺上獲取傳感器測量值。
該系統是采集儀和各種水質傳感器的集成，并結合了現代化的數據采集處理技術、數據通信技術、便攜式設計及制造技術，是實現環境水質監測自動化、網絡化、在線監測的有效技術手段。

2.2.產品參數

便攜式水質監測儀
整體性能	總體性能	嵌入式、模塊化結構設計，體積小，性能可靠
	實時數據	實時顯示水質監測數值
	信號輸出	無線4G全網通、RS485
	遠程訪問	支持遠程訪問模式
	設備供電	可充電大容量鋰電池，帶過充、過放、過壓、短路保護功能
	尺寸	約465400190（mm）
	重量	約6KG
	顯示方式	7寸觸摸高清顯示屏，PC端平臺，手機端APP/公眾號
	工作環境	-20℃~70℃,0~95%RH(非凝結)
傳感器參數	名稱	測量范圍	精度	分辨率
	溶解氧傳感器	0～20mg/L	±2%F.S.，±0.5℃	0.01mg/L，0.1℃
	濁度傳感器	0～100NTU； 0～1000NTU	讀數的±3%或±3NTU，以大者為準，±0.5℃	0.1NTU，0.1℃
	電導率傳感器	0-5000uS/cm；0-200mS/cm	±1.5%F.S.	1uS/cm；0.1mS/cm
	PH傳感器	0～14pH	±0.1pH	0.01pH
	ORP傳感器	-1500mV～+1500mV	±6mV	1mV
	氨氮傳感器	0～100mg/L或 0～1000mg/L	±5%F.S.或±3mg/L 以大者為準	0.1mg/L
	葉綠素傳感器	0～400ug/L	±3%F.S.（>300ug/L）	0.1ug/L
	藍綠藻傳感器	100～300，000 cells/mL	1ppb若丹明WT染料的信號水平對應值的±5%	0.01ug/L
	COD傳感器	0～400mg/Lequiv.KHP	±5%F.S.	0.1mg/L
	余氯傳感器	0～5ppm(HCLO)或 0～20ppm（HCLO）	±3%示值或0.03mg/L以大者	0.001ppm（量程0~5） 0.01ppm(量程0~20)
	溫度	0～50℃	±0.5℃	0.1℃
	氯離子傳感器	0~35500mg/L	±10%或±2mg/L	0.1mg/L
以上傳感器參數可根據需求自由組合
標準附件	多合一水質傳感器、產品說明書、合格證、保修卡、鋰電池充電器、數據天線

2.3.產品特點

l 采用水質專用進口傳感器，技術可靠，響應速度快、測量精度高、穩定性好；所有校準參數存儲在傳感器內，每支探頭帶有防水接頭，可方便插拔替換；
l 配備自動清潔裝置，可以有效的清除傳感器表面沾污，防止微生物的生長，更準確，更低維護；自帶鋰電池供電，開機就可以使用，能快速、有效、準確地進行檢測；
l 配備LCD觸摸屏，可現場直觀動態顯示各個檢測數據、峰值數據、歷史數據，提供全中文菜單和友好的人機對話界面；大容量數據存儲功能，支持歷史數據本地查看；
l 性能穩定、精確度高、操作方便、易于維護具有斷電保護功能。集成GPRS通信技術，實時監測水質數據，實時傳輸數據，實時監控設備運行狀態；
l 內置GPS北斗定位系統，實現監測點位實時回傳，移動軌跡繪制，軌跡沿途路線排放濃度值實時顯示。

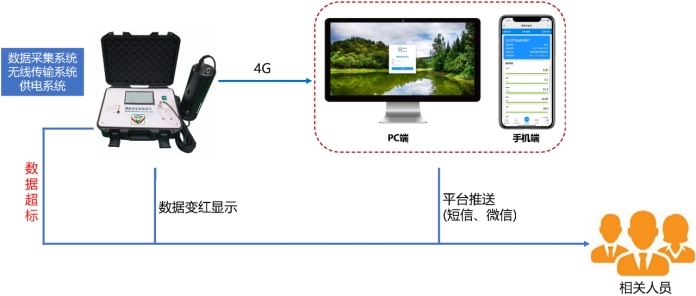

3.功能拓撲

4.平臺簡述

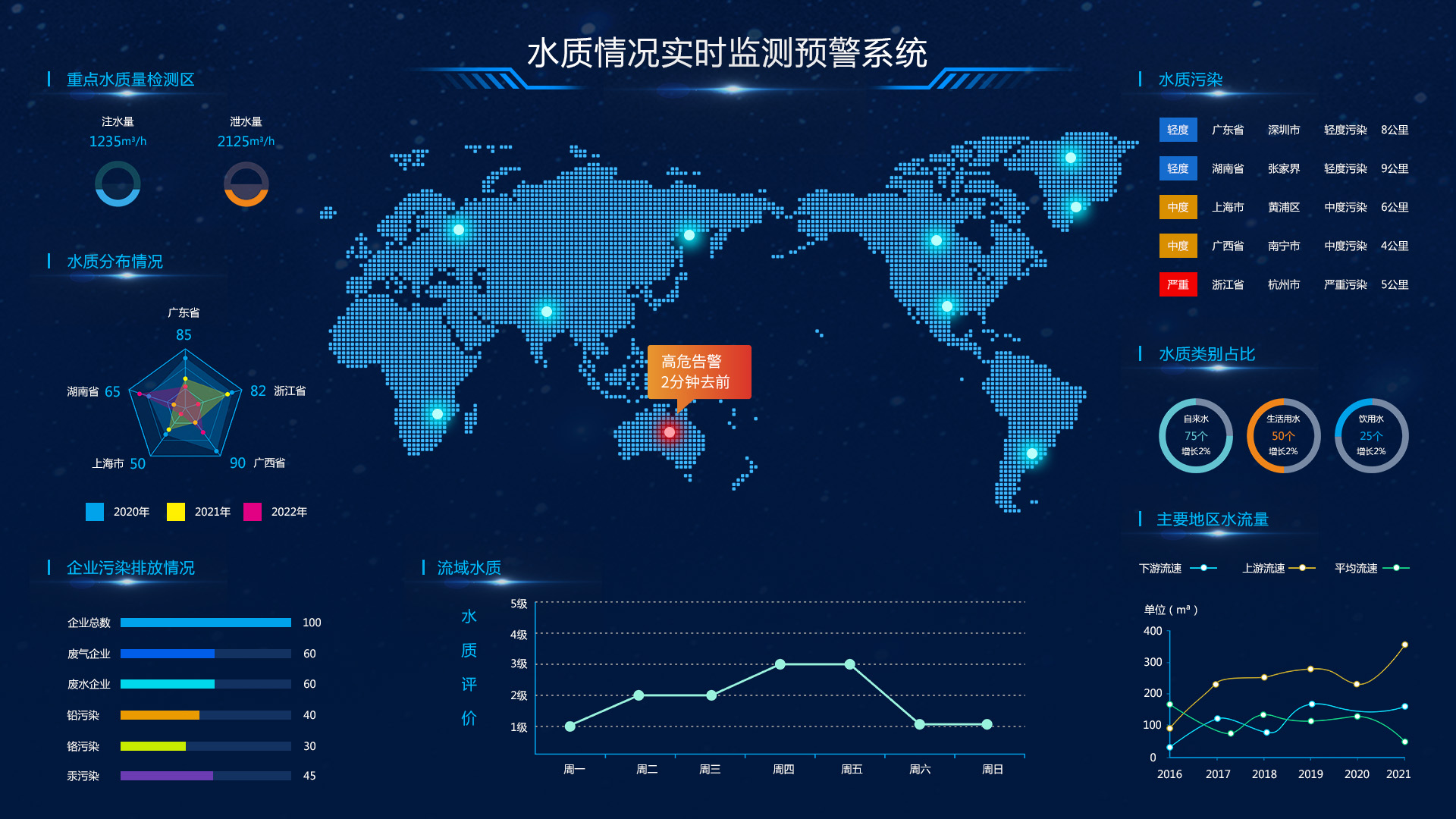

水質監測云平臺（以下簡稱云平臺），通過現場設備對水質數據進行實時監測，并將監測數據在軟件系統進行質控、分析以及應用。數據詳情可進行多元化展示，智能分析比對，生成分析報表；結合大數據分析模型，由點及面，網格化全面覆蓋，實現污染溯源，趨勢預測，同時，具備數據監管大屏，直觀呈現數據變化動態，充分滿足監管單位的監測需求。
平臺配備有PC端、手機端（安卓APP，微信公眾號、小程序），客戶可通過我們平臺開放的API接口主動獲取數據，同時也支持對接第三方平臺。

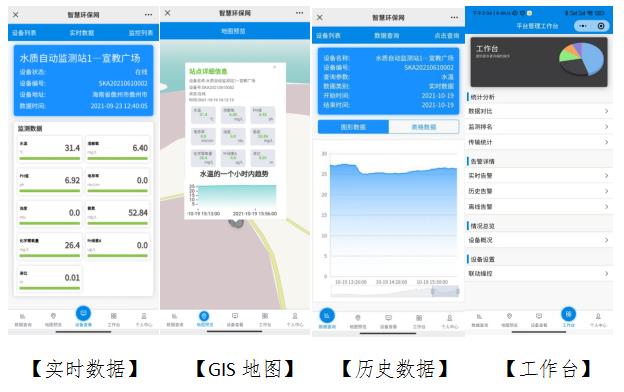

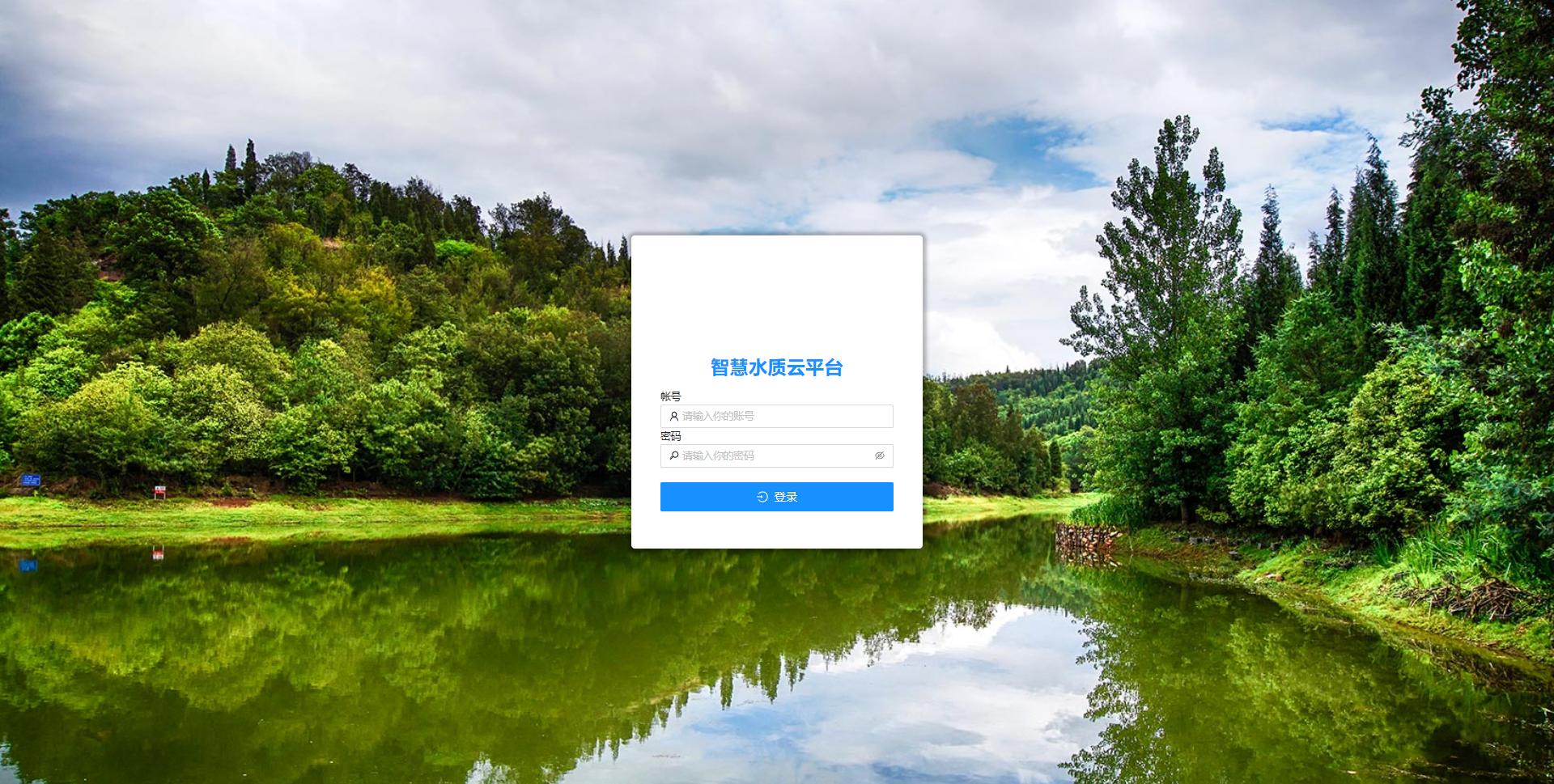

用戶登錄賬號后，可在線查看監測設備實時在線狀態，實時數據、歷史數據、數據曲線分析圖。具備GIS地圖展示、視頻監控、歷史數據查詢、數據對比、污染日歷、傳輸統計、設備排名、數據報表導出、設備狀態、設備自檢、設備管理、用戶管理、生成數據報表、超標報警推送、數據大屏等功能。
