室內外小型在線式環境監測系統設備

2021-12-01 11:17:42 admin

1.1 概述

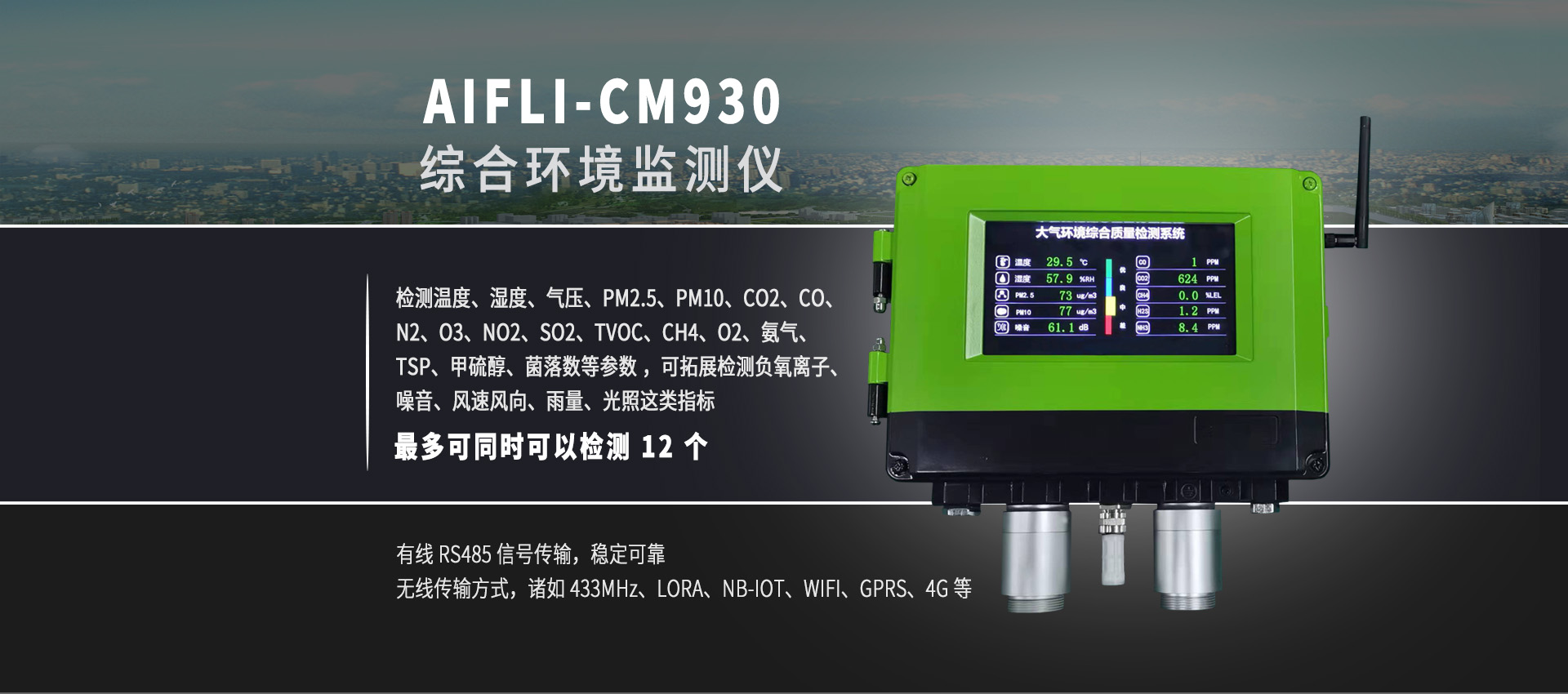

AIFLI-CM930 是一款小型在線式環境監測系統，設備可以集成了諸多檢測因子，基本滿足化工安全、氣象、林業、環保等領域環境檢測需求。設備參數配置豐富，除了溫度、濕度、氣壓、
PM2.5、PM10、CO2 這些常見因子外，可以拓展諸如 CO、N2、O3、NO2、SO2、TVOC、CH4、O2、氨氣、TSP、甲硫醇、菌落數等參數，也可進一步拓展檢測負氧離子、噪音、風速風向、雨量、光照這類指標。
設備具備小巧堅固特點，設備包括多項專利技術，充分考慮檢測漂移、零點修正、溫濕度影響因素，確保設備在更廣泛的領域穩定運行。
室內外小型在線式環境監測系統設備

室內外小型在線式環境監測系統設備

1.2 功能特點

1）專利產品，品質可靠，適合批量化推廣；
2）高度集成，實現一臺設備對 10 多個環境參數的同步檢測，性能穩定、分辨率高；
3）模塊化產品設計，方便后期維護；
4）環保相關參數檢測采樣方法完全依據環境空氣質量自動監測技術規范(HJT193-2005)，設備自帶小型零點整定裝置，數據準確可靠；
5）最多同時可以檢測 12 個以上氣體類型，也可以拓展用于檢測風速風向、溫濕度、氣壓、噪音等參數，可以滿足各種場合的應用需求；
6）設備具備溫度、濕度和壓力自主調控功能，大大提高環境適應性，有效提高傳感器工作穩定性和可靠性；
7）電路設計具有二級防雷、防靜電能力。滿足國家標準，抗高強度脈沖浪涌電流沖擊。具有防反接功能。符合 EMI、EMC 標準。

8）設備內置 SD 卡存儲功能，支持實時存儲、定時存儲，或只存報警濃度數據；
9）設備可以提供聲光報警選擇；
10）設備內部采用雙層保護箱設計，運行安全有保障
11）7 寸超亮液晶屏顯示；
12) 提供有線 RS485 信號傳輸，穩定可靠；
13）也可提供各種無線傳輸方式，諸如 433MHz、LORA、NB-IOT、WIFI、GPRS、4G 等；
14) AIFLI-CM930綜合空氣質量監測系統整體采用壁掛式固定，可用于室內或室外環境安裝。
15) 采集的數據經過精確的校準，且靈敏度很高，

技術參數

2.1 檢測類別選擇表

主要檢測參數	檢測范圍	分辨率	檢測精度
PM2.5 顆粒物濃度	0~1000ug/m3	0.1ug/m3	﹤±5 %FS
PM10 顆粒物濃度	0~2000ug/m3	0.1ug/m3	﹤±5 %FS
TSP 總粉塵濃度	0~30000ug/m3	1ug/m3	﹤±5 %FS
CO 氣體	0~20.000ppm ；	0.001ppm	﹤±3 % FS
CO 氣體	0~500ppm；	1ppm	﹤±3 % FS
O3	0~2.000ppm；	0.001ppm	﹤±3 % FS
O3	0~500ppm；	0.01ppm	﹤±3 % FS
NO2	0~3.000ppm；	0.001ppm	﹤±3 % FS
NO2	0~100ppm；	0.01ppm	﹤±3 % FS
SO2	0~2.000ppm；	0.001ppm	﹤±3 % FS

CL2	0~10ppm；	0.01ppm	﹤±3 % FS
CO2	0~10000ppm；	1ppm	﹤±3 % FS
TVOC	0~20.00ppm；	0.01ppm	﹤±2 % FS
TVOC	0~1000ppm；	0.1ppm	﹤±5 % FS
甲醛	0~10.00ppm；	0.01ppm	﹤±3 % FS
溫度測量	-20 ~ 85℃	0.1℃	±0.5℃
濕度測量	0 ~ 100RH	0.1	±3 RH
噪音	30~130dB	0.1dB	±2dB
其他參數，請與工廠聯系

技術信息

電源輸入	AC220V 或 DC 12V
電流消耗	平均值為 10W
輸出方式	工業級 RS485/ZIGBEE/WIFI/LORA/NB-IOT 等
屏幕尺寸	7 寸高清彩屏
外殼尺寸	5.5kg/295mm×210mm×105mm
材質重量	鋁合金耐用材質，小于 7 公斤
防護等級	IP66 防爆
工作環境	溫度：-10~50℃，濕度：0~95%RH
存儲環境	溫度：-20~60℃，濕度：0~95%RH
通訊協議	Modbus RTU : 9600bps，1 個起始位，8 個數據位，1 個 停止位，無校驗位
