城市排水管道環境水質水位監測儀器

2022-11-24 09:32:21 admin

排水管網流量水位水質監測系統

概述
地球上的水循環主要包括兩種形態，自然循環和人為循環。自然循環流程是：海水蒸發->降雨->雨水排水->入海；人為循環流程是：海水蒸發->降雨-> 水源地取水->凈水->輸水->用水->污水排水->污水處理->入海。
國內，經過幾十年的發展，兩大循環過程中的取水、凈水、輸水、用水、污水處理等方面的基礎建設與應用經驗已較為豐富，基本可以應對極端突發情況。
在排水層面，應對極端情況的能力尚需加強，主要包括兩種常見排水問題。
一、排水不暢，近年來，多地出現幾十年不遇的洪澇災害，城區排水不暢導致房屋進水、汽車淹沒、危及行人安全的情況在大部分城市都有體現。另外，城區中因排水不暢及排水工程建設不完善導致的黑臭水體也遍布各個角落。
二、排水過渡，所有的降雨全部排走，遇到數月不降雨的情況，干旱嚴重，影響城市正常運行。
為了解決以上問題，國家制定了海綿城市、黑臭水體的系列相關政策。落地方案包括：海綿城市建設、黑臭水體處理、疏浚排水管網、雨污合流
分流措施、杜絕工業直排偷排、處理管網錯接錯位、根據城市發展的排水需求重新優化排水儲水工程設施。通過以上方案的落地實施，以保證城市及新農村的正常運行、徹底解決重大雨澇干旱的問題或減少此類事件的發生，降低損失程度。
在發現排水問題、擬定排水工程建設需求及評估排水設施優化效果的過程中，排水流量、水位及相關參數監測是必不可少的重要環節。
設備功能
排水管網流量監測系統負責監測排水過程中的流量、流速、水位、水溫，可定制監測水質 pH、電導率、濁度等參數。

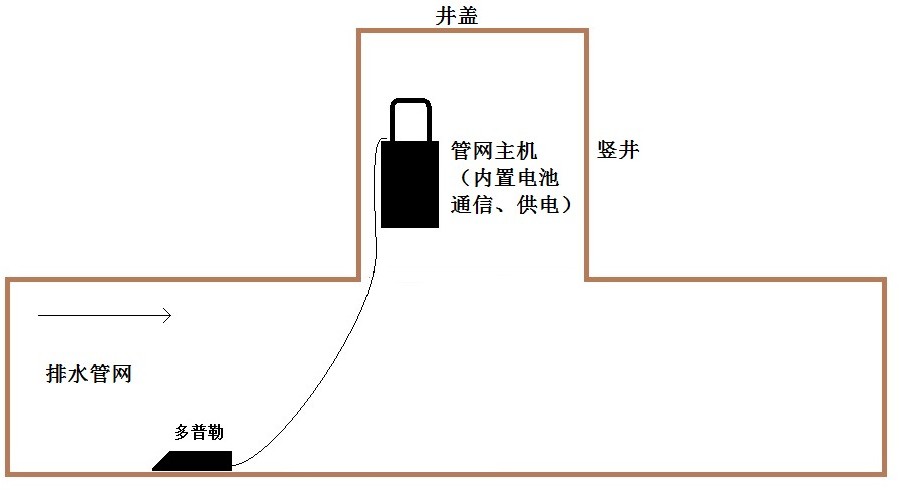

排水管網流量監測系統由以下主要部分組成：
1、流速流量測量傳感器：通常是超聲多普勒流速流量儀；

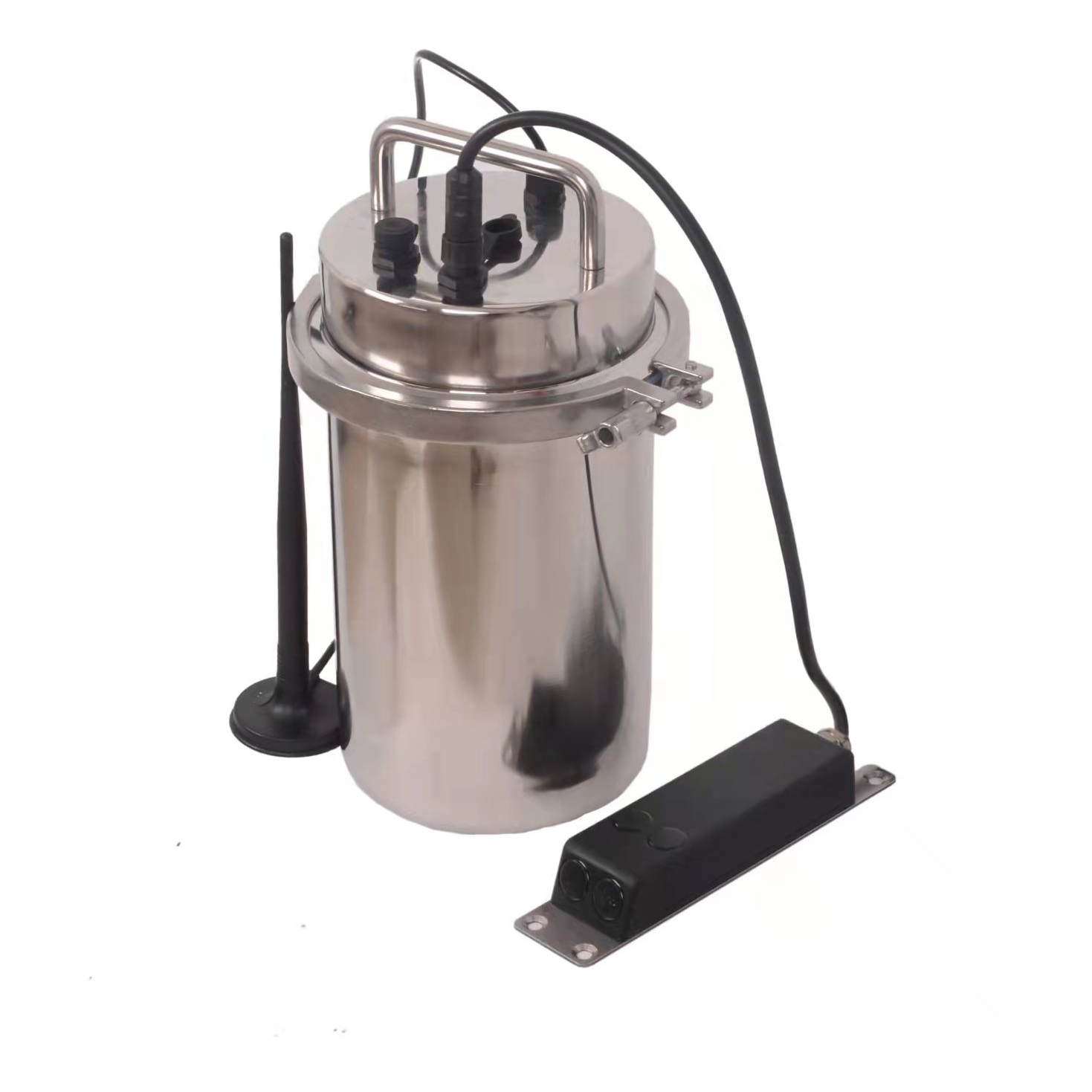

2、管網主機：功能是提供長時間供電，對傳感器實施電源管理實現低功耗，內置 DTU 實現工業總線到以太網的數據轉換與傳輸。

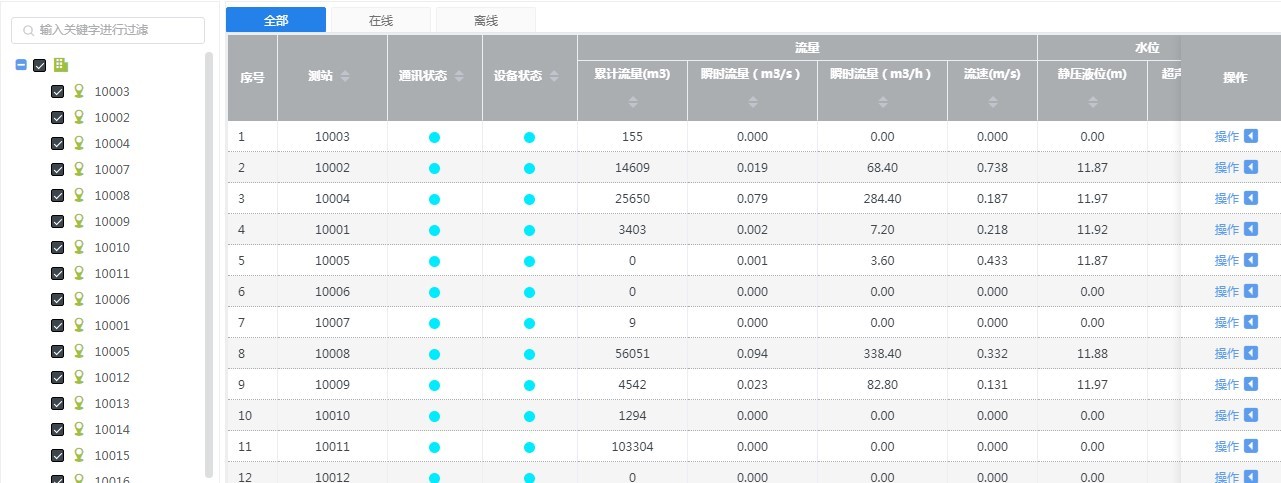

3、云平臺：提供項目站點管理、接收監測數據并存儲展示與下載。

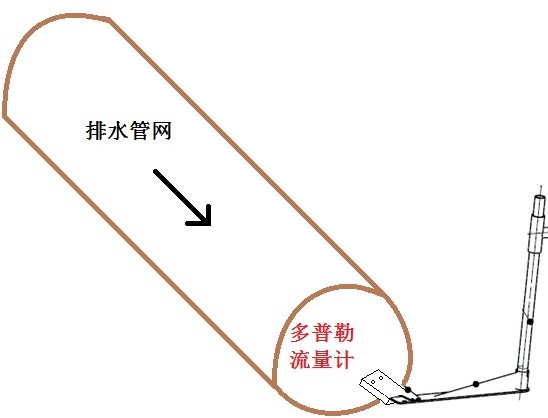

4、安裝配件：流量計安裝專用支架、管網主機安裝支架、流量卡、配套調試工具等

設備參數
設備特點：

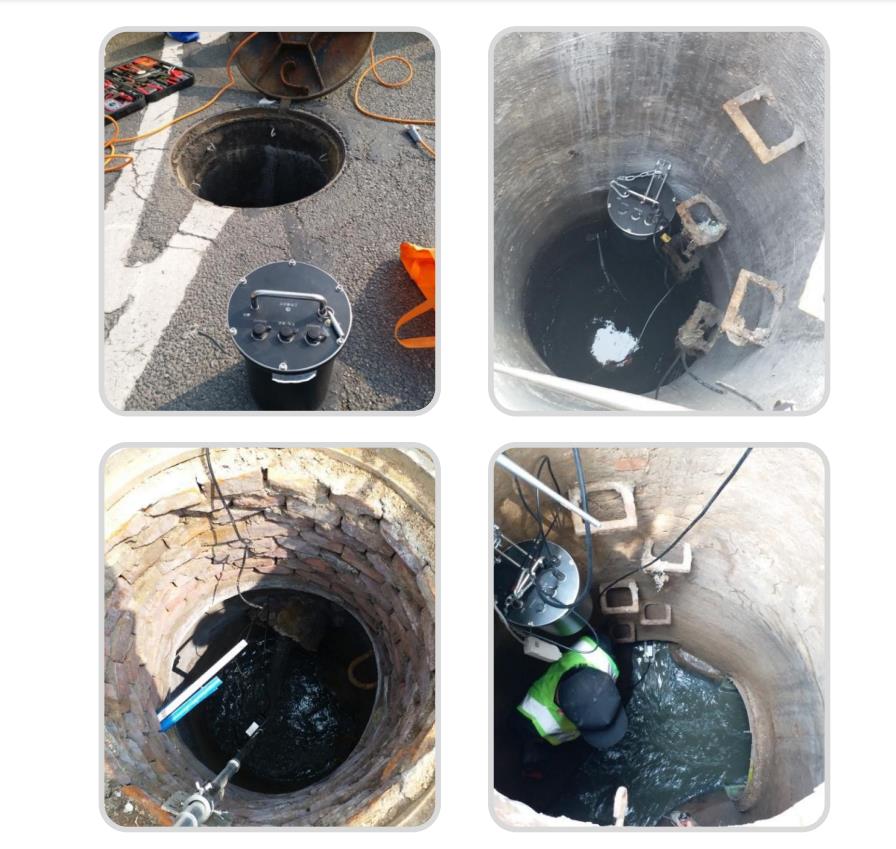

1、內置電池供電，井下無線聯網，免市電接入許可，免太陽能施工市政許可，施工量小；
2、標配測量流量、流速、水位、水溫，可定制測水質；
3、設備內置流量積算儀、超聲高精度測水位、支持沉泥補償
4、采集、上報時間可調；
5、高功率天線，保證無線信號連接穩定性；
6、低功耗管理 DTU、休眠狀態下，不消耗電池電量
7、電池種類可選一次性或可充電

8、全套設備 IP68 防水管網主機參數
管網主機參數

名稱	參數	說明
電池容量	114Ah ， 14.4V	標配一次性電池，可定制可充電電池容量 12.6V ， 93.6Ah
電池壽命	3 年	一次性電池，15 分鐘采集一次，2 小時上報一次
下位機通信方式	RS485 總線 Modbus 協議
服務器鏈路方式	無線 4G 網絡	可定制 NB、LORA 等
下掛設備電源管理方式	切斷電源	非工作時段，切斷下掛設備的電源，達到最佳省電模式
設備尺寸	Φ 190*200	直徑 190 mm ，有效高度200 mm，圓柱形狀。

流速流量傳感器參數

名稱	參數	說明
流速量程	0～10m/s
流速精度	1%

流速流量傳感器參數

流速分辨率	0.001m/s
超聲液位量程	6.5m
超聲液位精度	0.001m
靜壓液位功能	10 米量程、30 米量程	可定制
傳感器尺寸	1655029.5mm
