產品簡介
1.1. 產品概述
雷達水位計基于精確時間測量的電磁波測距技術 。傳感器發射電磁波照射水面并接收其回波，由此獲得水面至電磁波發射點的距離、距離變化率（徑向速度）、方位、高度等信息。
雷達水位計，是工業測距雷達在水位測量領域的創新應用，實現了水位計向高精度（毫米級），大量程(70米)，高可靠，安裝簡便，免維護的技術跨越。
雷達水位計通過標準信號接口，與計算機、PLC等連接，也可以與相應的顯示、記錄、控制裝置（如RTU）連接，構成水位監測系統。
1.2. 主要組成及適用范圍
各種雷達水位計的具體用途和結構不盡相同，但基本形式是一致的，包括:發射機、發射天線、接收機、接收天線，信號處理以及變送單元。還有電源設備、數據錄取設備、抗干擾設備等輔助設備。

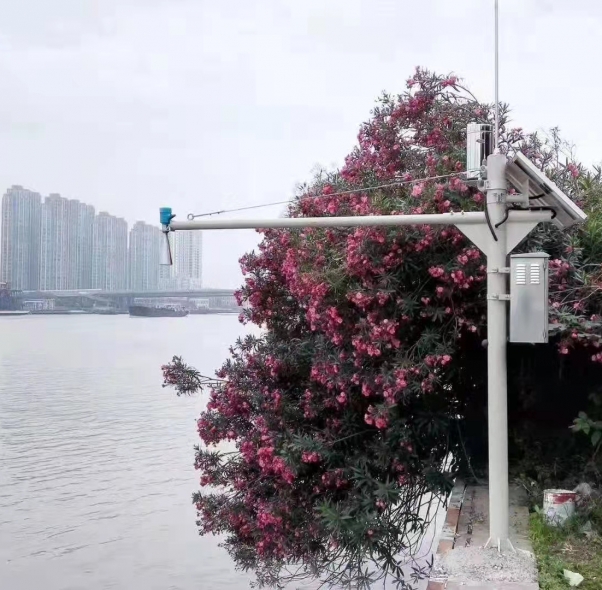

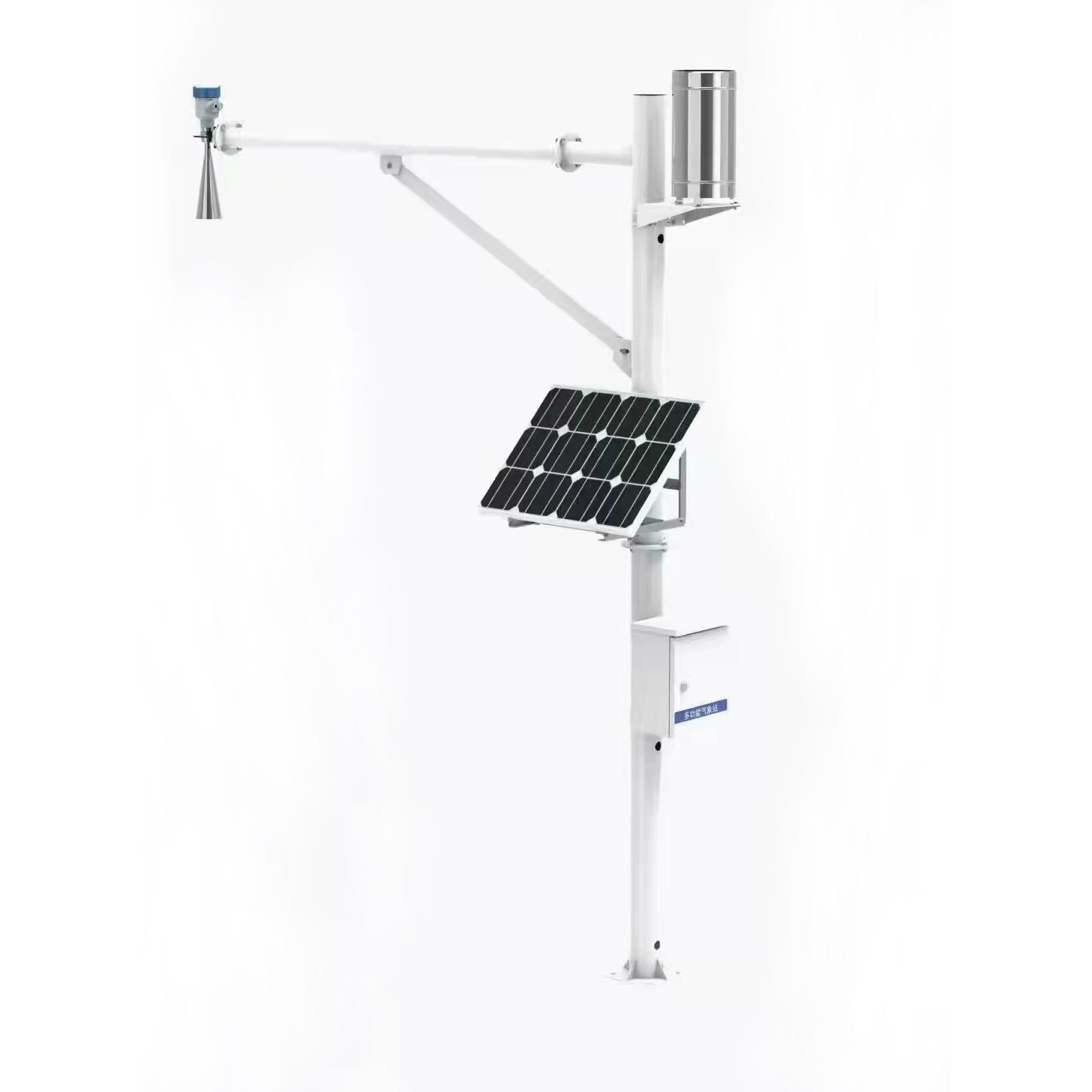

雷達水位計適用于江河水庫水位、明渠水位、水庫壩前，壩下尾水水位監測，也可用于山洪、防汛、調壓塔（井）水位監測 等水利水文場合。

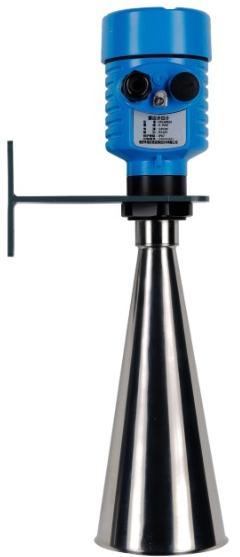

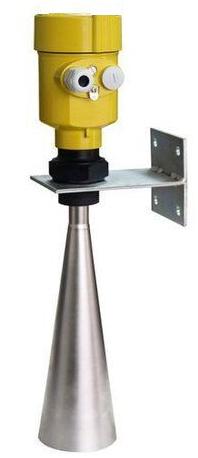

產品實物圖及型號規格
70米水位計 30米水位計
雷達水位計型號規格：HXCAR820-A，其中：
A--表示量程, 2位數字表示，如15，表示15米量程
產品詳述
2.1. 功能特點
1）全天候，高頻微波測距技術，抗干擾能力強
2）傳感器高精度
3）無人值守
4）無機械磨損、非接觸測量
5）測量與水質無關，不受浮冰等漂浮物影響
6）不需要防浪井，水流對測量無影響
7）連續在線采集
8）可選太陽能供電
9）成本低，安裝維護簡單，壽命長
2.2. 技術參數
| 量 程 | 30米 ，70米 |
| 精 度 | +/- 3MM |
| 工作溫度 | -40--+80度 |
| 工作電壓 | 四線制DC 12V ；兩線制DC 24V |
| 接 線 | 四線屏蔽電纜，防水端子M20X1.5，適合電纜外徑9-13MM |
| 功 耗 | 最大功耗0.15W |
| 輸出信號 | RS485 標準MODBUS RTU協議；RS232 4-20mA/HART協議 |
| 外 殼 | 鑄鋁，IP67 |
| 顏 色 | 黃色/藍色 |
| 喇叭天線 | 不銹鋼304，口徑76-120MM |
| 安裝附件 | 不銹鋼六角螺帽G1-1/2 |

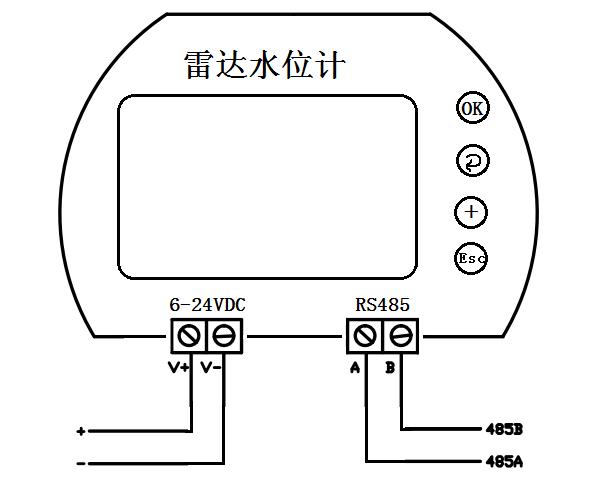

2.3. 接線定義
四線制（RS485）：
導線類型：建議使用國標0.5mm2四芯屏蔽水工電纜
70米水位計接線圖 30米水位計接線圖

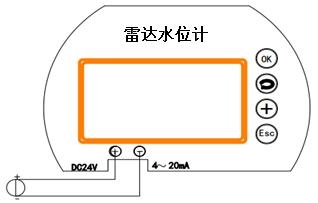

兩線制：
導線類型：建議使用國標0.5mm2兩芯屏蔽水工電纜

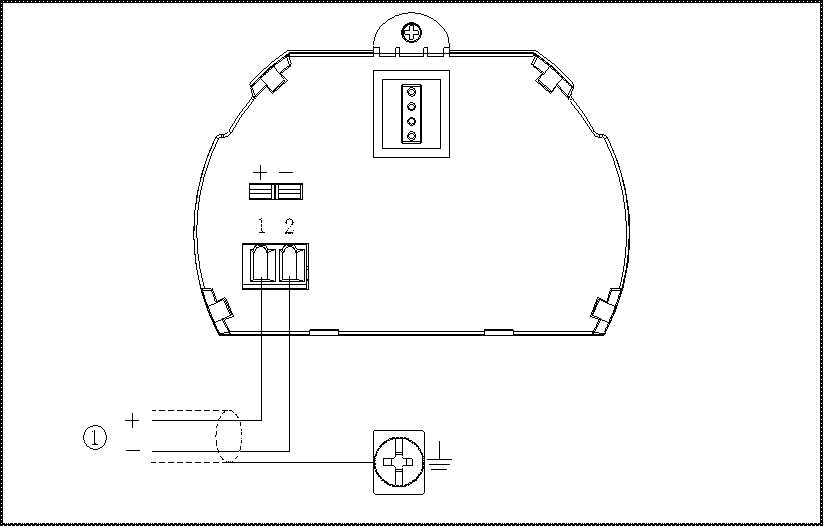

70米水位計接線圖 30米水位計接線圖

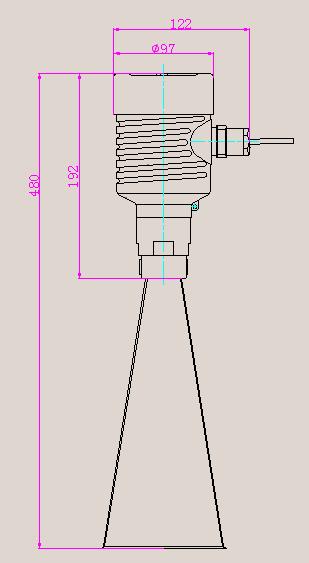

2.4. 結構尺寸
傳感器測量基準點：安裝螺紋末端
三、安裝與調試

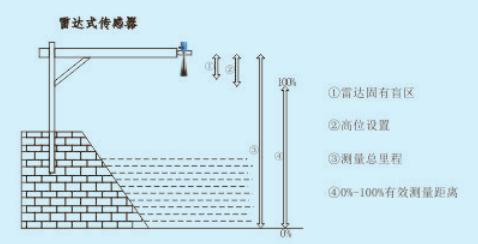

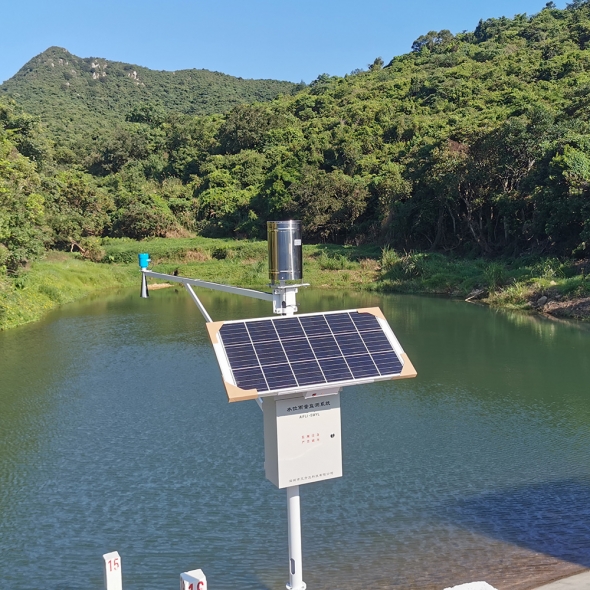

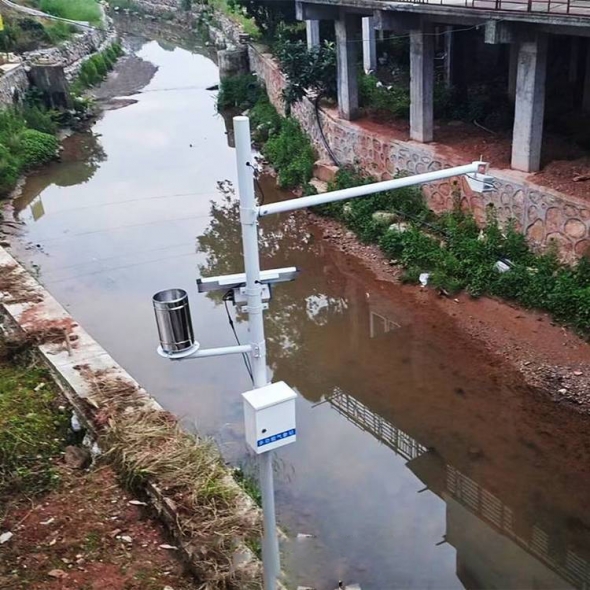

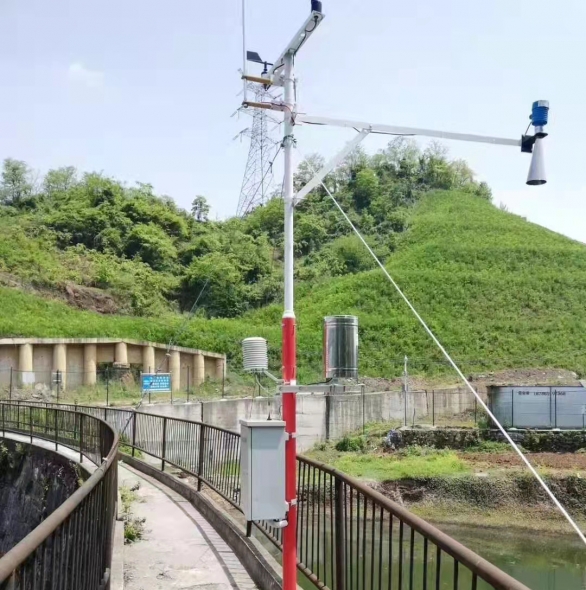

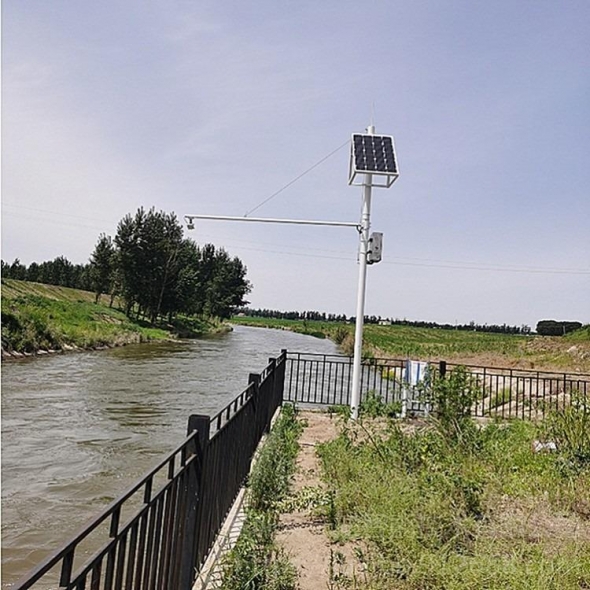

3.1. 安裝方式

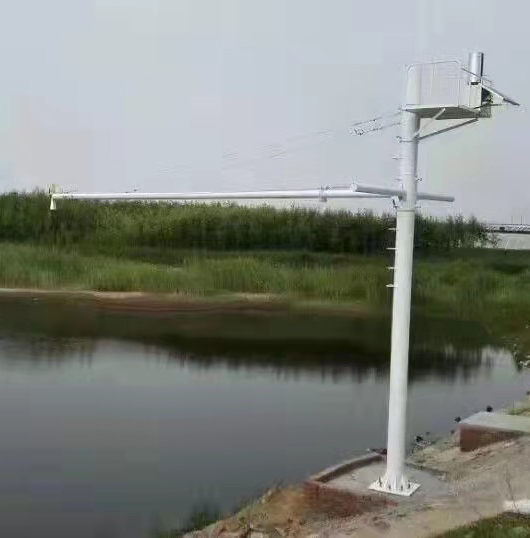

1)水位計安裝必須有牢固基礎。可以是立桿，直壁河堤距離大于20CM，
斜坡河堤應保證天線位于干流上方；
2)水位計天線口，到測量水面區域，不得有干擾物，應避開航道安裝；
3)水位計喇叭口天線，需要垂直于水面安裝；
4)電纜走線管，可以用PVC管，鍍鋅鋼管等。

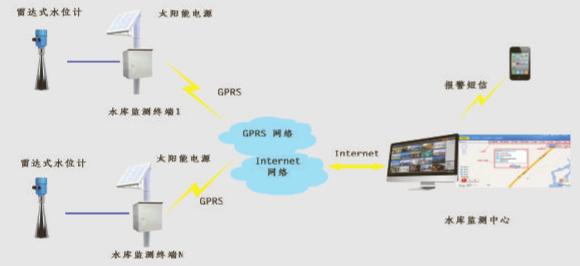

3.2. 系統連接圖
3.3. 調試步驟
1）對安裝好的水位計進行正確接線，請參照2.3接線定義；
接線完成后，務請鎖緊防水接頭！
2）接通電源， 進行必要的參數設置：
通信線RS485 通過轉換模塊與電腦相連，
按照通信協議，使用調試軟件查看或設置本機地址；
也可以從面板直接查看和設置本機地址，使用ADDR按鈕；
3）連接采集單元（如RTU，PLC等），進行水位測量和采集。
4）調試完成后，請務必旋好上蓋！
